cad導su怎么不成面呢

1、想要將cad圖形在su中生成面，要先將其導入進去。打開sketchup軟件，點擊文件—導入。選擇AUTOCAD（dwg、dxf）格式。

2、點開右邊的“合并共面平面”和“平面方向之一至”，單位選擇毫米，并勾選保持繪圖原點 。

3、導入成功后會顯示導入結果對話框，直接關掉。

4、導入成功后，若找不到文件，點擊“充滿視窗”選項 。

5、只要在每個閉合框的任一邊描一遍就能生成面，若仍無法生成，因?yàn)椴皇情]合線，找到缺口補上線閉合就行。

6、cad導入su就能成功顯示了，按照自己需要進行下一步操作，反復操作就能熟練。

cad導入su后怎么生成面想要將cad圖形在su中生成面，我們首先要導入進去。很多剛學習的新手小伙伴可能還不知道，下面是我?guī)?lái)關于cad導入su里面怎么生成面的內容，希望可以讓大家有所收獲!
cad導入su里面生成面的方法 1.現在cad中把要導入sketchup中的文件進行精簡，只保留主要的墻體等線條。這里主要利用的是圖層，因此在畫cad圖是，圖層的利用是很重要的。
【cad導su怎么不成面，cad導入su后怎么生成面】2.一般精簡只留下主要線條。
3.打開sketchup——文件——導入。選擇導入AUTO CAD(dwg,dxf)文件.

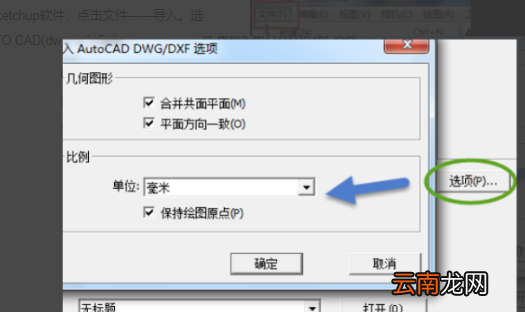

4.點開右邊的選項——這一步比較關鍵，勾上”合并共面平面“和”平面方向之一至“，單位選擇毫米，因?yàn)閏ad文件單位也為毫米，此地要統一。最后勾上保持繪圖原點 。
5.導入成功，顯示導入結果對話框，可以直接關掉。
6.導入后如果找不到文件，點一下充滿視窗按鍵。

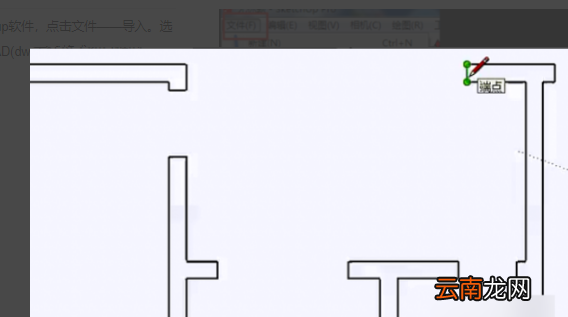

此時看到的只是線框，只需在每個閉合框的任一邊描上一遍即可生成面。有的仍無法生成，說明這個不是閉合線，你只需找到缺口補上線即可。
7.現在就生成面了，只需用推拉工具圖拉到一定高度即可了。
cad導入sketchup比例不對1、打開SU ，點擊工具欄的“文件”-導入，導入要進行建模的CAD文件。
2、在彈出的對話框中，點擊需要的CAD文件，點擊“選項” 。
3、在彈出的對話框中，把第一二項打鉤，如圖所示，然后點擊“確認”-“導入” 。
4、現在CAD里面有些線條不見了。
5、用天正打開CAD文件，用天正打開需要導出的CAD文件，點擊“文件布圖”-“整圖導出” 。
6、在彈出的對話框中，選擇保存類型為“天正3文件”，CAD版本為“AutoCAD2004文件”，然后點擊“保存” 。
7、重復上述的步驟1-3，重新導入已經轉為天正3的CAD文件。
8、現在原本倒不進去的線條已經顯示出來了。
CAD圖導進su不在同一平面那是你cad里面的線不共面，導入前把cad文件整理好，線要共面，圖要炸開，該刪掉的都刪掉。不共面的解決方法是：1.全選.使用移動(m_)命令,輸入第一點位置0,0,0 確定,然后輸入第二點位置 0,0,1e99(是數字一英語字母E和數字九九)確定 2.全選使用移動(m_)命令,輸入第一點位置0,0,1e99 確定,然后輸入第二點位置0,0,-1e99確定3.全選使用移動(m_)命令,輸入第一點位置0,0,-1e99 確定,然后輸入第二點位置 0,0,0確定這樣線就都共面了然后再將cad文件的都用x炸開最后再導入就不會出現這種情況了~
比較簡單的方法，直接導入不共面的CAD進SU里，用SU頂視圖，切換至平行投影，在導出個CAD來，這樣導出來的CAD就是一個共面CAD 。用這個新的CAD導入SU就可以了
為什么cad導入su不成面,需要在中間畫一條線會成面這個平面圖自動生成面也是不能用的，因?yàn)橥廨喞€(xiàn)不完整，而內部的線太多，而且共面了。
可以手動把線描一下，告訴SU這個是一個面，只要是封閉的線，就會有面了。
