戴維南定理適用于什么電路

戴維南定理適用于內部為線性含源電路。
戴維南定理注意事項：
1、戴維南定理只對外電路等效，對內電路不等效。也就是說 ，不可應用該定理求出等效電源電動勢和內阻之后，又返回來求原電路（即有源二端網絡內部電路）的電流和功率。
2、應用戴維南定理進行分析和計算時，如果待求支路后的有源二端網絡仍為復雜電路，可再次運用戴維南定理，直至成為簡單電路。
3、戴維南定理只適用于線性的有源二端網絡 。如果有源二端網絡中含有非線性元件時 ，則不能應用戴維南定理求解。
4、戴維南定理和諾頓定理的適當選取將會大大化簡電路。
戴維寧定理：
戴維寧定理：含獨立電源的線性電阻單口網絡N，就端口特性而言，可以等效為一個電壓源和電阻串聯的單口網絡 。電壓源的電壓等于單口網絡在負載開路時的電壓uoc；電阻R0是單口網絡內全部獨立電源為零值時所得單口網絡N0的等效電阻。
戴維寧定理適用于分析哪種電路故障戴維寧定理適用于分析線性電路，只求一條支路的電流或電壓。

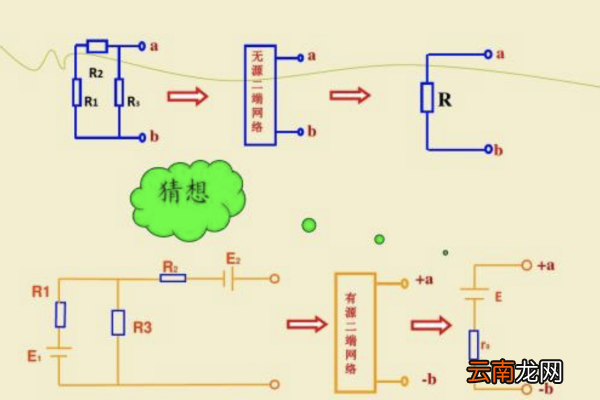

戴維寧定理適用于分析線性電路，只求一條支路的電流或電壓。任何一個有源二端線性網絡都可以用一個電壓源與電阻串聯的組合來等效。
實際電壓源的電壓UOC等于有源二端網絡在端口處的開路電壓。實際電壓源的內阻等于有源二端網絡內的全部電源取零（電壓源短路，電流源開路）后所得到的無源二端網絡在端口開路時的等效電阻。
知識梳理
一、戴維寧定理解題步驟
1、當一個復雜電路只需求解其中一條支路的電流或電壓時 ，可將此支路斷開去掉，而將剩余部分電路看作一個有源二端網絡 。
2、求該二端網絡的開路電壓Uab，則UOC=Uab 。
3、將上述有源二端網絡除源，求所得無源二端網絡的等值電阻Rab，RO=Ra 。
4、用UOC和RO串聯組成等效電壓源，接在待求支路兩端，形成單回路簡單電路，求出其中電流或電壓，即為所求。
二、戴維寧定理注意事項
UOC的參考方向與二端網絡開路電壓的參考方向一致。
三、戴維寧定理重點掌握
1、戴維寧定理適合求某條支路的電流或電壓。
2、運用戴維寧定理時 ，首先將待求支路從原電路中拿掉，得到有源線性二端網絡 。
3、電壓源的極性與有源線性二端網絡的開路電壓的極性一致。
簡述戴維南定理的適用條件,有幾種求等效電阻的方法戴維南定理：任一含源線性時不變一端口網絡對外可用一條電壓源與一阻抗的串聯支路來等效地加以置換,此電壓源的電壓等于一端口網絡的開路電壓,此阻抗等于一端口網絡內全部獨立電源置零后的輸入阻抗.
不適用于非線性電路
測量方法；
①,測其開路電壓,記為U0
②,將一可變電阻串入電路,記為Rx.用電壓表測其電壓,記為Ux
所以,內阻r=﹙U0－Ux﹚R／rUx
所以,電壓為U0,內阻為r
戴維南定理是什么戴維南等效是關于電壓源的等效：
故此：
第一步：將待求電路與外電路斷開,求待求電路等效端口處的開路電壓；
第二步：將待求電路中所有電壓源短路（直接用導線短接代替）,將所有電流源開路（直接斷開）,化解純電阻電路,求得內阻.
第三步：根據求得的開路電壓和內阻畫出等效電路即可.
戴維南定理指出:
【戴維南定理適用于什么電路，戴維寧定理適用于分析哪種電路故障】一個有電壓源、電流源及電阻構成的二端網絡，可以用一個電壓源UOC和一個電阻R0的串聯等效電路來等效。UOC等于該二端網絡開路時的開路電壓；R0稱為戴維南等效電阻，其值是從二端網絡的端口看進去，該網絡中所有電壓源及電流源為零值時的等效電阻。
應該注意：當電壓源為零值時，將其等效為短路；當電流源為零值時 ，將其等效為開路。
戴維南定理：含獨立電源的線性電阻單口網絡N，就端口特性而言，可以等效為一個電壓源和電阻串聯的單口網絡 。電壓源的電壓等于單口網絡在負載開路時的電壓uoc；電阻R0是單口網絡內全部獨立電源為零值時所得單口網絡N0的等效電阻。

擴展資料：
一個含有獨立電壓源、獨立電流源及電阻的線性網絡的兩端，就其外部型態而言，在電性上可以用一個獨立電壓源V和一個松弛二端網絡的串聯電阻組合來等效。在單頻交流系統中，此定理不僅只適用于電阻，也適用于廣義的阻抗。戴維南定理在多電源多回路的復雜直流電路分析中有重要應用。
注意事項
（1）戴維南定理只對外電路等效，對內電路不等效。也就是說，不可應用該定理求出等效電源電動勢和內阻之后，又返回來求原電路（即有源二端網絡內部電路）的電流和功率。
（2）應用戴維南定理進行分析和計算時，如果待求支路后的有源二端網絡仍為復雜電路，可再次運用戴維南定理，直至成為簡單電路。
（3）戴維南定理只適用于線性的有源二端網絡 。如果有源二端網絡中含有非線性元件時，則不能應用戴維南定理求解。
（4）戴維南定理和諾頓定理的適當選取將會大大化簡電路。
