三條電源線的顏色代表什么，電腦電源線顏色分別代表什么

云知道電源線

電腦電源線顏色分別代表什么

三條電源線的顏色代表什么，電腦電源線顏色分別代表什么

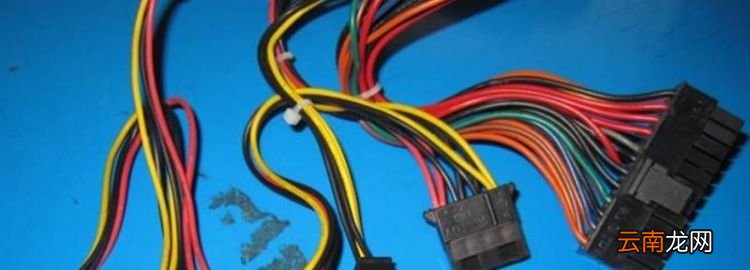

1、橙色：是ATX電源專門設置的，為內存提供電源 。
2、黃色：為PC中的硬盤、光驅、軟驅的主軸電機和尋道電機提供電源 。
3、紅色：為CPU和PCI、AGP、ISA等集成電路供電 。
4、紫色：為WOL和開機電路，USB接口等電路提供電源 。
5、藍色：為串口提供電流 ， 需要電流不大，一般在1A以下 。
【三條電源線的顏色代表什么，電腦電源線顏色分別代表什么】6、白色：為邏輯電路供電 ， 需要電流很小，一般不會影響系統正常工作 。
7、綠色：P-ON（電源開關端） ， 通過電平來控制電源的開啟，短接電源后判斷沒有額外負載，會自動關閉 。
8、灰色：P-OK（電源信號線），輸出如果在2V以上 ， 那么這個電源就可以正常使用；如果P-OK的輸出在1V以下時，這個電源將不能保證系統的正常工作，必須被更換 。
三條電源線的顏色代表什么電源線紅色是代表著相線，藍色代表著零線，黃綠色則是代表地線 。
三相絕緣電線中 ， 黃、綠、紅色分別是代表著交流電壓中的A、B、C三相 。另外，220伏的電相線是屬于火線，一般是使用紅色或者棕色，零線則是用藍、綠、或黑色，接地線則是黃綠相間的顏色 。
另外,220伏的電相線是屬于火線,一般是使用紅色或者棕色,零線則是用藍、綠、或黑色,接地線則是黃綠相間的顏色 。
電源線 顏色代表什么意義 詳細?0?3電源線 顏色代表什么意義 電源是主機的心臟，為電腦的穩定工作源源不斷提供能量 。定位于不同市場區間的電源 ， 其輸出導線的數量可能有所不同，但都離不開花花綠綠的這9 種顏色:黃、紅、橙、紫、藍、白、灰、綠、黑(目前主流電源都省去了白線) ， 那么，這些不同的顏色分別代表著什么?它們與電壓間的對應關系如何呢? 黃色:+12V 黃色的線路在電源中應該是數量較多的一種，隨著加入了CPU 和PCI-E 顯卡供電成分，+12V 的作用在電源里舉足輕重 。+12V 為PC 中的硬盤、光驅、軟驅的主軸電機和尋道電機提供電源，并為 ISA 插槽提供工作電壓及作為串口設備等電路邏輯信號電平 。+12V 的電壓輸出不正常時，常會造成硬盤、光驅、軟驅的讀盤性能不穩定 。當電壓偏低時，表現為光驅挑盤嚴重，硬盤的邏輯壞道增加，經常出現壞道 ， 系統容易死機，無法正常使用 。偏高時，光驅的轉速過高 ， 容易出現失控現象，較易出現炸盤現象，硬盤表現為失速，飛轉 。目前，如果+12V 供電短缺直接會影響PCI-E 顯卡性能 ， 并且影響到CPU，直接造成死機 。紅色:+5V +5V 導線數量與黃色導線相當，+5V 電源是提供給CPU 和PCI、AGP、ISA 等集成電路的工作電壓 ， 是電腦中主要的工作電源 。目前，CPU 都使用了+12V 和 +5V 的混合供電，對于它的要求已經沒有以前那么高 。只是在最新的 IntelATX12V2.2 版本加強了+5V 的供電能力，加強雙核CPU 的供電 。它的電源質量的好壞，直接關系著計算機的系統穩定性 。橙色:+3.3V 這是 ATX 電源專門設置的，為內存提供電源 。最新的 24pin 主接口電源中 ， 著重加強了+3.3V 供電 。該電壓要求嚴格，輸出穩定，紋波系數要小 ， 輸出電流大，要20 安培以上 。一些中高檔次的主板為了安全都采用大功率場管控制內存的電源供應，不過也會因?yàn)閮?nèi)存插反而把這個管子燒毀 。使用+2.5VDDR 內存和+1.8VDDR2 內存的平臺，主板上都安裝了電壓變換電路 。紫色:+5VSB(+5V 待機電源) ATX 電源通過PIN9 向主板提供+5V720MA 的電源 ， 這個電源為WOL(Wake- upOnLan)和開機電路，USB 接口等電路提供電源 。如果你不使用網絡喚醒等功能時 ， 請將此類功能關閉，跳線去除，可以避免這些設備從+5VSB 供電端分取電流 。這路輸出的供電質量，直接影響到了電腦待機是的功耗，與我們的電費直接掛鉤 。藍色:-12V -12V 的電壓為串口提供邏輯判斷電平 ， 需要電流不大，一般在1A 以下，即使電壓偏差過大 ， 也不會造成故障，因?yàn)檫壿嬰娖降? 電平從-3V 到-15V ， 有很寬的范圍 。白色:-5V 目前市售電源中很少有帶白色導線的，白色-5V 也是為邏輯電路提供判斷電平的，需要電流很小，一般不會影響系統正常工作，基本是可有可無 。綠色:P-ON(電源開關端) 通過電平來控制電源的開啟 。當該端口的信號電平大于1.8V 時，主電源為關;如果信號電平為低于1.8V 時，主電源為開 。使用萬用表測試該腳的輸出信號電平，一般為4V 左右 。因?yàn)樵撃_輸出的電壓為信號電平 。這里介紹一個初步判斷電源好壞的土辦法:使用金屬絲短接綠色端口和任意一條黑色端口，如果電源無反應，表示該電源損壞 ?，F(xiàn)在的電源很多加入了保護電路 ， 短接電源后判斷沒有額外負載，會自動關閉 。因此大家需要仔細觀察電源一瞬間的啟動 ?；疑?P-OK(電源信號線) 一般情況下，灰色線P-OK 的輸出如果在2V 以上，那么這個電源就可以正常使用;如果P-OK 的輸出在1V 以下時，這個電源將不能保證系統的正常工作，必須被更換 。這也是判斷電源壽命及是否合格的主要手段之一 。認清電源輸出導線與電壓間的對應關系 ， 可以幫助我們更清晰地認識電源的輸出規格，這在選購電源和排除電源故障時是非常有用的 。電腦電源上的輸出線共有九種顏色，其中在主板20 針插頭上的綠色 (POWER-ON)和灰色線(POWER-GOOD)，是主板啟動的信號線 ， 而黑色線則是地線 (G)，其他的各種顏色的輸出線的含義如下: 紅色線:+5VDC 輸出，用于驅動除磁盤、光盤驅動器馬達以外的大部分電路，包括磁盤、光盤驅動器的控制電路，在傳統上CPU、內存、板卡的供電也都由 +5VDC 供給，但進入PII 時代后，這些設備的供電需求越來越大 ， 導致+5VDC 電流過大 ， 所以新的電源標準將其部分功能轉移到其他輸出上，在最新的 IntelATX12V2.2 版本加強了+5V 的供電能力，加強雙核CPU 的供電 。它的電源質量的好壞，直接關系著計算機的系統穩定性 。黃色線:+12VDC 輸出 ， 用于驅動磁盤驅動器馬達、冷卻風扇，或通過主板的總線槽來驅動其它板卡 。在最新的P4 系統中，由于P4 處理器能源的需求很大，電源專門增加了一個4PIN 的插頭，提供+12V 電壓給主板，經主板變換后提供給CPU 和其它電路而不再使用+5VDC，所以P4 結構的電源+12V 輸出較大 。如果+12V 的電壓輸出不正常時 ， 常會造成硬盤、光驅、軟驅的讀盤性能不穩定 。當電壓偏低時 ， 表現為光驅挑盤嚴重，硬盤的邏輯壞道增加，經常出現壞道 ， 系統容易死機，無法正常使用 。偏高時，光驅的轉速過高，容易出現失控現象 ， 較易出現炸盤現象，硬盤表現為失速，飛轉 。隨著加入了CPU 和PCI-E 顯卡供電成分，+12V 的作用在電源里舉足輕重 。目前 ， 如果+12V 供電短缺直接會影響 PCI-E 顯卡性能，并且影響到CPU，直接造成死機 。橙色線:+3.3VDC 輸出，是ATX 電源設置為內存提供的電源 。以前AT 電源供應的最低電壓為+5V，提供給主板、CPU、內存、各種板卡等 ， 從PII 時代開始，INTEL 公司為了降低能耗，把CPU、內存等的電壓降到了3.3V 以下 。在新的 24pin 主接口電源中，著重加強了+3.3V 供電 。該電壓要求嚴格 ， 輸出穩定，紋波系數要?。?輸出電流大，要20 安培以上 。一些中高檔次的主板為了安全都采用大功率場管控制內存的電源供應，不過也會因?yàn)閮?nèi)存插反而把這個管子燒毀 。使用+2.5VDDR 內存和+1.8VDDR2 內存的平臺 ， 主板上都安裝了電壓變換電路 。白色線:-5VDC 輸出，5V 是為邏輯電路提供判斷電平的，需要的電流很?。話悴換嵊跋煜低癡９ぷ?nbsp;， 出現故障機率很?。?在較早的PC 中用于軟驅控制 器及某些ISA 總線板卡電路. 。在許多新系統中已經不再使用-5V 電壓，現在的某些形式電源一般不再提供-5V 輸出 。-在 INTEL 發布的標準 ATX12V1.3 版本中，已經明確取消了-5V 的輸出，但大多數電源為了保持向上兼容，還是有這條輸出線 。藍色線:-12VDC 輸出 ， 是為串口提供邏輯判斷電平 ， 需要電流較小 ， 一般在1 安培以下 ， 即使電壓偏差較大，也不會造成故障，因?yàn)檫壿嬰娖降? 電平為-3 到-15V，有很寬的范圍 。在目前的主板設計上也幾乎已經不使用這個輸出，而通過對+12VDC 的轉換獲得需要的電流 。紫色線:+5VStand-By ， 最早在ATX 提出，通過PIN9 向主板提供+5V720MA 的電源，在系統關閉后，保留一個+5V 的等待電壓，用于電源及系統的喚醒服務 。這個電源為WOL(Wake-upOnLan)和開機電路，USB 接口等電路提供電源 。如果你不使用網絡喚醒等功能時，請將此類功能關閉，跳線去除，可以避免這些設備從+5VSB 供電端分取電流 。這路輸出的供電質量，直接影響到了電腦待機是的功耗，與我們的電費直接掛鉤 。綠色線:PS-ON(電源開關端)通過電平來控制電源的開啟 。當該端口的信號電平大于1.8V 時，主電源為關;如果信號電平為低于1.8V 時 ， 主電源為開 。使用萬用表測試該腳的輸出信號電平，一般為4V 左右 。因?yàn)樵撃_輸出的電壓為信號電平 。這里介紹一個初步判斷電源好壞的土辦法:使用金屬絲短接綠色端口和任意一條黑色端口，如果電源無反應，表示該電源損壞 。現在的電源很多加入了保護電路 ， 短接電源后判斷沒有額外負載 ， 會自動關閉 。因此大家需要仔細觀察電源一瞬間的啟動 ?；疑?PG(POWER-GOOD 電源信號線)一般情況下，灰色線PS 的輸出如果在2V 以上，那么這個電源就可以正常使用;如果PS 的輸出在1V 以下時，這個電源將不能保證系統的正常工作 ， 必須被更換 。這也是判斷電源壽命及是否合格的主要手段之一 。很明顯 ， 要考量一個電源的功率支持能力 ， 最主要就是要看紅色、黃色、橙色三條線的最大輸出能力 。
