rs485和rs232外觀有什么區別

云知道rs485

rs485和rs232外觀有什么區別

rs485和rs232外觀有什么區別


1、接口的物理結構不同：RS232接口是計算機通訊接口之一 ， 通常RS-232接口以9個引腳（DB-9）或是25個引腳（DB-25）的形態出現，一般個人計算機上會有兩組RS-232接口，分別稱為COM1和COM2 。RS485無具體的物理形狀，根據工程的實際情況而采用的接口 。
2、通訊距離長短不同：RS232傳輸距離有限，最大傳輸距離標準值為15米，且只能點對點通訊，最大傳輸速率最大為20kB/s 。RS485最大無線傳輸距離為1200米 。最大傳輸速率為10Mbps，在100Kb/S的傳輸速率下，才可以達到最大的通信距離 。
3、通訊線的差別：RS232可以采用三芯雙絞線、三芯屏蔽線等 。RS485可以采用兩芯雙絞線、兩芯屏蔽線等 。在低速、短距離、無干擾的場合可以采用普通的雙絞線，反之，在高速、長線傳輸時，則必須采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（用于RS485&CAN）一對18AWG），而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（用于RS485&CAN）一對18AWG） 。
PC機上的通訊口是RS232的RS232有2根線，一根是發送TX，一根是接收RX，同一時間只有收或發在工作
而RS485的2根線 ， 一根是A，一根是B，
判斷數據是1或0 ， 必須A和B通過相對電平來判斷是1還是0
在電腦上一般只有DB9是RS232，RS485是不帶的，一般通過RS232或USB轉換
另外RS232的電平比RS485要高
串行接口232和485有什么區別1、帶載數量 。RS232為1帶1 ， RS485可達幾十點至上百點 。2、通訊距離 。RS232標準值15米左右，RS485可達千米 。3、電氣特征 。RS232的傳輸電平信號電平值較高（信號“1”為“-3V至-15V”，信號“0”為“3至15V”）  ， RS485邏輯“1”以兩線間的電壓差為+（2—6）V表示；邏輯“0”以兩線間的電壓差為-（2—6）V表示；4、接口 。RS232得標準D型接口與RS485的兩線端口 。

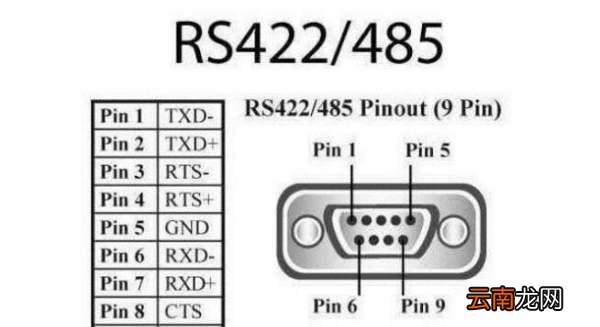

如圖1、2所示 。
rs485和rs232外觀有什么區別


圖1
rs485和rs232外觀有什么區別


圖2
圖2補充說明：說明了區別，講講關于RS232與485的共性特征 ， 他們都是串口通訊，且總線都不具備供電能力 。目前的通訊產品應用當中 ， 較為廣泛的是控制主機-現場傳感器這樣的模型，而這樣的使用距離使得RS232無法使用，較多的是使用485/CAN，然而在施工工程中由于現場無法取電以及一系列布線問題 ， 誕生了二總線 。
rs485和rs232外觀有什么區別


如上圖，解釋了二線制和四線制總線的區別 。目前MBUS由于是早期歐洲使用的標準 ， 其技術仍有缺陷，即其供電能力較弱，POWERBUS總線則是近幾年用的比較多的，供電能力可達20A 。
rs232和rs485的抗干擾能力區別1、簡單的說RS232是全雙工的，RS485是半雙工的，RS422是全雙工的 。
2、RS-232-C標準規定的數據傳輸速率為50、75、100、150、300、600、1200、2400、4800、9600、19200、38400波特
3、RS-485的數據最高傳輸速率為10Mbps，最大的通信距離約為1219M，傳輸速率與傳輸距離成反比，在10Kb/S的傳輸速率下，才可以達到最大的通信距離 。
4、但是由于RS-485常常要與PC機的RS-232口通信，所以實際上一般最高115.2Kbps 。又由于太高的速率會使RS-485傳輸距離減??，所裔j?600bps左右或以下 。
5、RS-422的最大傳輸距離為4000英尺（約1219米），最大傳輸速率為10Mb/s 。其平衡雙絞線的長度與傳輸速率成反比，在100kb/s速率以下，才可能達到最大傳輸距離 。
6、只有在很短的距離下才能獲得最高速率傳輸 。一般100米長的雙絞線上所能獲得的最大傳輸速率僅為1Mb/s 。
rs485和rs232外觀有什么區別


擴展資料
RS232接口就是串口，電腦機箱后方的9芯插座，旁邊一般有 "|O|O|" 樣標識 。一般機箱有兩個 ， 新機箱有可能只有一個 。筆記本電腦有可能沒有 。有很多工業儀器將它作為標準通信端口 。通信的內容與格式一般附在儀器的用戶說明書中 。
計算機與計算機或計算機與終端之間的數據傳送可以采用串行通訊和并行通訊二種方式 。由于串行通訊方式具有使用線路少、成本低 ， 特別是在遠程傳輸時，避免了多條線路特性的不一致而被廣泛采用 。
在串行通訊時，要求通訊雙方都采用一個標準接口，使不同 的設備可以方便地連接起來進行通訊 。RS-232-C接口（又稱 EIA RS-232-C）是目前最常用的一種串行通訊接口 。
它是在1970年由美國電子工業協會（EIA）聯合貝爾系統、 調制解調器廠家及計算機終端生產廠家共同制定的用于串行通訊的標 準 。
它的全名是“數據終端設備（DTE）和數據通訊設備（DCE）之間 串行二進制數據交換接口技術標準”該標準規定采用一個25個腳的 DB25連接器，對連接器的每個引腳的信號內容加以規定，還對各種信 號的電平加以規定 。
