絕緣表的使用方法

1、測試前，盡可能不帶電的電路上工作，使用適當?shù)膫€人防護用品和安全工具。

2、摘掉身上所有的金屬首飾，并站在橡膠絕緣的墊子上避免與大地形成回路。

3、不要將絕緣公用表連接到帶電導體或帶電設備，仔細了解制造商建議，通過開路保險、開關或斷路器關閉被測設備。鎖定并標記被測設備。

4、然后從被測單元斷開支路導線、接地導線，以及所有其它設備都斷開。

5、在測試前后，一定要分別對導體電容進行放電。測試前應放電，測試后也要放電。

絕緣表的使用方法及注意事項用于測量高值電阻和絕緣電阻的儀器稱為搖表 ?，F(xiàn)在的新產品通常叫絕緣電阻測試儀或絕緣電阻表，有時也叫兆歐表。

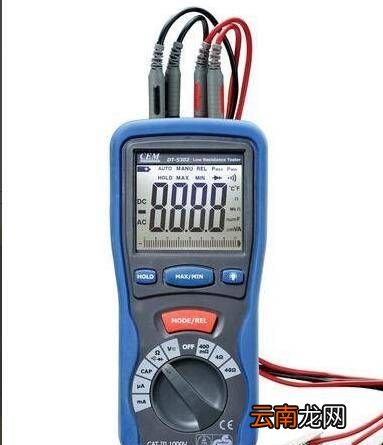

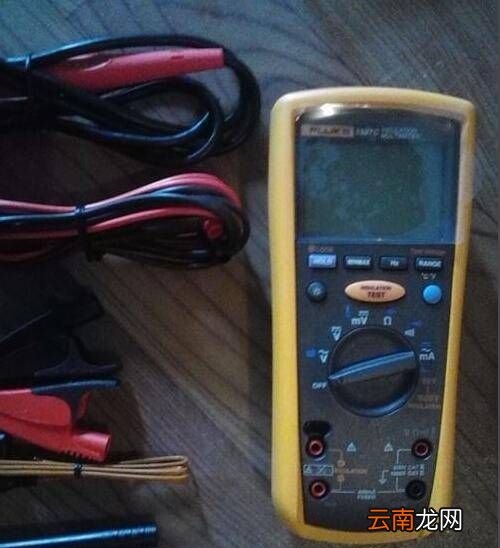

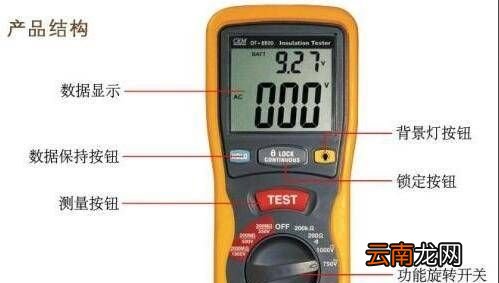

搖表(絕緣電阻表)的主體結構由手搖發電機和無機械反應的電磁表頭組成，有外接端子(L:線段， E:接地端子，G:屏蔽端子) 。新型絕緣電阻測試儀通常在外觀上類似于數字萬用表。
搖表(絕緣電阻表)的工作原理如下圖所示。它的磁電式表頭有兩個相互成一定角度的可動線圈，安裝在有缺口的圓柱形鐵芯外面，與指針一起固定在轉軸上，構成表頭的可動部分，置于永久磁鐵中。磁鐵磁極和鐵芯之間的氣隙不均勻。因為指針沒有阻尼彈簧，所以當儀表不使用時，指針可以停留在任何位置。
搖動手柄時， DC發生器可以輸出電流，其中一路電流I1流入線圈1和被測電阻Rx的回路，另一路電流I2流入線圈2和附加電阻Rf的回路。設線圈1的電阻為R1，線圈2的電阻為R2 。根據歐姆定律，有:
I1=歐(Rc+R1+Rx)、R2=歐(Rf+R2)
磁場中通電的線圈受到磁場力的影響，導致線圈1產生轉矩M1，線圈2產生轉矩M2 。由于兩個線圈纏繞方向相反，M1和M2的方向相反，兩個扭矩的合力使指針偏轉 。當M1=M2時，指針是靜止的，指針?biāo)傅氖潜粶y設備的絕緣電阻值。
當Rx斷開(即X=∞(無窮大))、I1=0、M1=0時，指針在M2的作用下向左偏轉，最終指向標準刻度Rx=∞ 。如果Rx短接(即Rx=0)，那么I1最大，M1最大，順時針偏轉指針，指向標準刻度Rx=0 。根據這一原理，可以檢驗振動臺的質量。
首先說一下?lián)u床的選擇。額定電壓在500伏以下的設備，選用500伏或1000伏搖表(兆歐表) 。額定電壓在500伏以上的，選用1000-2500伏兆歐表。
如何使用搖床

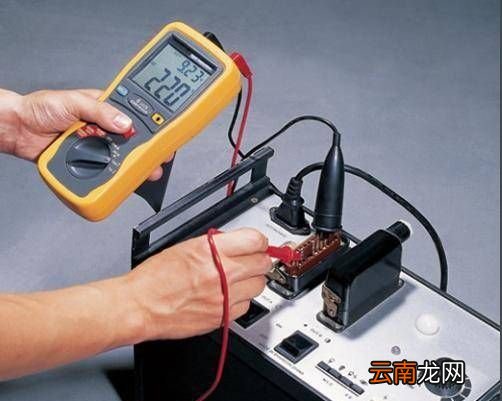

兆歐表有三個測量端子，一個線路端子(L)，另一個接地端子(E)和另一個屏蔽端子(G) 。一般測量照片或電源線對地絕緣電阻時，只用L和E端子，接線如下左圖所示 ?！癓”端子連接到被測設備的“火”或“相”端子，“E”端子連接到被測設備的“地”端子。當測量電纜對地絕緣電阻或被測設備泄漏電流嚴重時，使用“G”按鈕。下圖顯示了測量電纜絕緣電阻的接線圖。
線路連接后，順時針轉動搖表的發電機曲柄，以便可以使用發電機轉子的電壓進行測量。曲柄的轉速應忽快忽慢。當轉速達到一定值時，應保持轉速均勻穩定。(一般常見的搖床轉速在120轉左右) 。當搖表發電機轉速穩定時，表盤上的指針也穩定，指針指示的數值就是測得的絕緣電阻值。
需要注意的事項
測量前應先用搖表(兆歐表)進行開路和短路測試，檢查搖表是否完好。如果兩根連接線開路，輕輕搖動手柄，指針應在∞ 。如果兩根連接線短路，指針應該在“0”處，表示搖表良好，搖表沒有誤差。
被測設備應斷開電源，容性設備應充分放電，以確保人身安全和測量準確。
遙測期間，任何人不得在被測設備上工作。
測量大電容的電機、變壓器、電纜、電容器時，要有一定的充電時間，容量越大，充電時間越長。一般以振動臺旋轉一分鐘后的讀數為準 。測量后立即放電，以確保安全。放電的方法是將測量用的地線從搖表上取下，短接在被測物體上。
禁止在雷電中或雷電附近用高壓導體測量設備的絕緣。只能在設備不通電，不能用其他電源通電的情況下進行測量。
在振動臺停止轉動之前，不要用手觸摸設備的測量部分或振動臺的終端。拆下線時，不要直接接觸導線的外露部分。
搖表應定期校準:校準方法是直接測量具有一定數值的標準電阻，測量其測量誤差是否在允許范圍內 。
搖表(絕緣電阻計)的工作原理
有兩個線圈與搖表的指針相連，其中一個與表中的附加電阻R串聯；另一個與被測電阻R串聯，然后一起接到手搖發電機上。當用手搖動發電機時，電流同時流過兩個線圈，在兩個線圈上產生方向相反的轉矩。手會在兩個力矩的合力作用下偏轉一定角度。這個偏轉角取決于兩個電流的比值，附加電阻不變，所以電流值只取決于待測電阻。
搖表(絕緣電阻計)的選擇原則
(1)額定電壓等級的選擇。額定電壓在500V以下的設備一般選用500V或1000V搖表；額定電壓在500V以上的設備，應選用1000V~2500V搖表。
(2)電阻范圍的選擇。搖表的表盤刻度線上有兩個小黑點，小黑點之間的區域就是精確測量區域。因此，在選擇儀表時，被測設備的絕緣電阻應在準確測量區域內 。
搖表(絕緣電阻計)的使用
(1)學校作息時間。測量前應對搖表進行開路和短路測試，檢查搖表是否完好。打開兩條連接線，搖動手柄，指針應指向“∞” ，然后短接兩條連接線，指針應指向“0” 。符合以上條件的都是好的，否則不能用。
(2)被測設備與線路斷開，電容大的設備要放電。
(3)選擇同電壓等級的搖表。
(4)測量絕緣電阻時，一般只使用“L”和“E”端子，但測量電纜對地絕緣電阻或被測設備泄漏電流嚴重時，應使用“G”端子，并將“G”端子連接到屏蔽層或外殼上。連線后，順時針轉動搖把，搖動速度應由慢到快。當轉速達到每分鐘120轉左右時(ZC-25型)，保持勻速旋轉，1分鐘后讀數 。你應該邊搖邊讀，不要停下來不讀。
(5)拆線，出院。讀完后，一邊慢慢晃動一邊取出電線，然后給被測設備放電。放電方法是將測量用的接地線從搖表上取下，與被測設備短路(不是搖表放電) 。
搖表(絕緣電阻計)的測量步驟
振動臺的使用分為以下步驟:
(1)被測設備的停電、驗電和放電；
(2)根據被測設備選擇合適的振動臺；
(3)檢查搖表，分為開路檢查和短路檢查。開路是兩個探頭不接觸，勻速轉動搖動手柄，指針指向無窮大；勻速轉動手柄檢查短路，兩個探頭接觸，指針指向零；
(4)先將E段接地，勻速轉動手柄至每分鐘120轉 ，再將L段連成一條線；
(5)測量后，放電。
搖表(絕緣電阻計)注意事項
(1)禁止在雷電期間或高壓設備附近測量絕緣電阻。只有在設備不帶電，沒有感應電的情況下才能測量。
(2)搖動試驗期間，任何人不得在被試設備上工作。
(3)手表電線不能絞在一起，要分開。
(4)在振動臺停止轉動前或被測設備放電前，禁止用手觸摸。拆線時，不要觸摸引線的金屬部分。
(5)測量結束時，對電容大的設備進行放電。
(6)定期檢查其準確性。
