先進封裝，前景無限

芯片華為gpu博通it芯片

先進封裝，前景無限

文章圖片

先進封裝，前景無限

本文由半導體產業縱橫（ID：ICVIEWS）綜合
先進封裝正成為推動市場擴張的核心基石 。

Yole Group 在其近期發布的《Status of the Advanced Packaging Industry 2025》年度報告中強調：先進封裝正成為推動市場擴張的核心基石 。
從2024年到2025年 ， 先進封裝市場在多個應用領域進一步鞏固了其戰略地位 。 曾經僅應用于特定高端產品 ， 如今已成為消費電子大規模應用的支柱技術 ， 同時也為 AR/VR、邊緣 AI、航空航天及國防等新興市場提供關鍵支撐 。

圖片來源：《 Status of the Advanced Packaging Industry 2025》- Yole Group
與此同時 ， 通信與基礎設施領域正經歷前所未有的快速增長 ， 2024至2030年間增長率達到 14.9% ， 成為所有細分市場中增速最快的領域 。 其背后動力包括 AI 加速器、GPU、云與數據中心需求 ， 以及 Chiplet 架構的普及 。 隨著系統復雜性提升 ， CoWoS、SoIC、EMIB、I-Cube 與 3D 堆疊等先進封裝技術 ， 正提供超級基礎設施廠商所需的性能與集成度 。
Yole Group 半導體封裝領域市場與技術高級分析師Bilal Hachemi 博士表示 ， “先進封裝已經鞏固了其在半導體價值鏈中的核心地位 ， 不僅重塑了大眾市場 ， 也深入滲透到高度敏感的應用領域 。 其發展軌跡正反映出一個廣泛賦能多產業的技術組合 。 ”

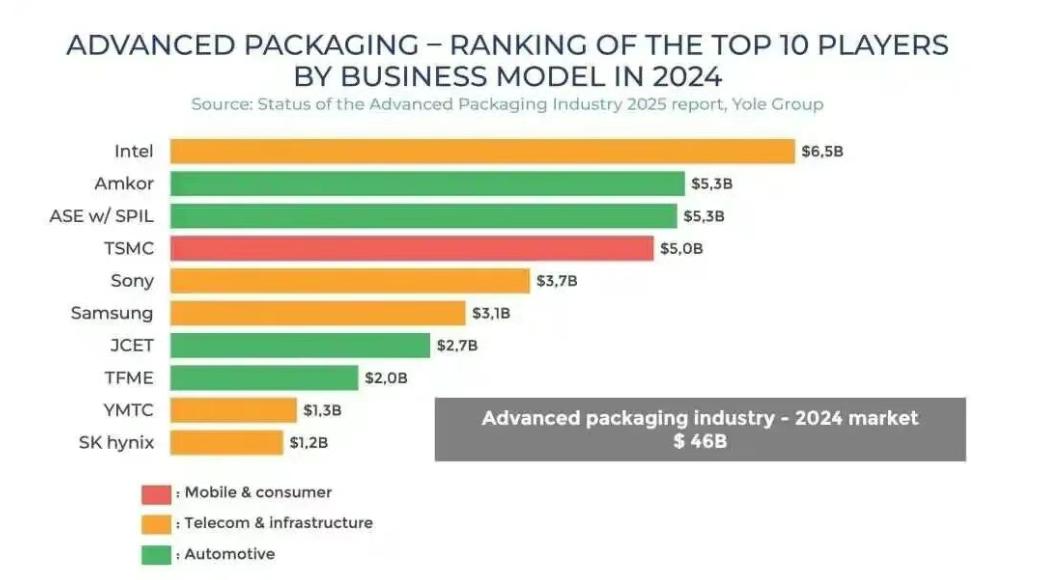

行業格局變化 ， 下一步走向？2024年先進封裝廠商排名揭示了市場格局的深刻變化：IDM 廠商占據主導地位 ， 其中包括英特爾、索尼、三星與SK海力士等；其次是 OSAT 廠商和晶圓代工企業 ， 如臺積電 。 與此同時 ， 存儲廠商的崛起以及企業多元化產品組合的策略也正在重塑全球前十格局 。
分析師 Bilal Hachemi 指出：“我們正在見證先進封裝新一輪發展周期的開啟 。 行業領導者通過重大投資與戰略聯盟重塑增長路徑 ， 覆蓋消費電子、AI 與基礎設施等關鍵領域 。 ”
合作已成為先進封裝成功的關鍵因素之一：臺積電、日月光與 Amkor 之間的產能溢出合作 ， 以及英特爾與 Amkor 在 EMIB 封裝組裝方面的協作 ， 都表明共享式創新正成為行業常態 。
同時 ， 面對如 CPO（共封裝光學）等顛覆性技術的發展 ， 強有力的協作機制對于突破材料與設備壁壘至關重要 。
整體來看 ， 先進封裝供應鏈正在朝著更加韌性強、區域本地化、垂直整合的生態系統演進 ， 以此減少對傳統全球化、大批量集中采購模式的依賴 。 隨著營收預計在 2030 年達到 794 億美元 ， 先進封裝技術已成為從智能手機到數據中心 ， 從 AI 加速器到國防系統等各領域技術躍遷的關鍵支撐 。
封裝結構演進路徑根據華創證券發布的研究報告 ， 近年來 ， 先進封裝的技術發展方向主要朝兩個領域發展 。 其一是制程上探 ， 晶圓制程領域屬于以單一功能芯片的高密度互聯和電氣性能優化為核心的同構集成結構 。 在晶圓級封裝(WLP)基礎上不斷發展 ， 為了在更小的封裝面積下容納更多引腳 ， 利用晶圓上制作凸點工藝(Bumping)、晶圓重構工藝、硅通孔技術(TSV)、晶圓扇出技術(Fan-out)、晶圓扇入技術(Fan-in)等技術 。
其二是系統下沉 ， 集成模組領域 ， 以系統級封裝(SiP)為代表 ， 包括采用了FC、2.5D、3D等技術的系統級封裝產品 ， 將以前分散貼裝在PCB板上的多種功能芯片集成為一顆芯片 ， 壓縮模塊體積、縮短電氣連接距離以提升芯片系統功能 ， 代表側重異構集成的發展方向 。
隨著芯片復雜性與成本壓力提升 ， Chiplet架構逐漸成為異構集成和系統級平臺化發展的關鍵方向 。 Chiplet是在多芯片模組(MCM)基礎上發展出的新型封裝架構 ， 將單一復雜芯片拆分為多個小型、獨立且可復用的芯粒單元 ， 并利用 Flip-Chip、2.5D或 3D 等先進封裝技術實現不同工藝、材料和功能芯片的靈活組合 。
相比傳統單芯片SoC方案 ， Chiplel方案在良率、性能和成本方面優勢明顯:一是小芯粒提升晶圓良率 ， 降低生產風險；二是多芯片分布式架構滿足高效能計算和擴展需求；三是異構芯片的靈活集成提升設計靈活性 ， 有效控制成本 。
Chiplet方案+CoWoS封裝 ， 已成為高端算力芯片主流配置 。 Chiplet架構以其靈活的異構集成能力和系統擴展性 ， 逐漸成為高端算力芯片的主流方案 。 在實際落地過程中 ， 以臺積電 CoWoS(Chip-on-Wafer-on-Substrate)為代表的 2.5D 封裝平臺 ， 為多顆邏輯芯粒與高帶寬存儲之間的超高密度互聯提供了成熟的工藝路徑 。 據相關報道 ， 當前 ， 英偉達、AMD等的先進AI芯片均基于CoWoS平臺實現落地量產 。
