一、靈巧手的核心命題：如何在有限空間內實現擬人化操作？
人形機器人的終極目標是模擬人類精細操作能力，而靈巧手是實現這一目標的關鍵載體。人類手掌擁有27個自由度，能夠完成捏、握、捻、推等復雜動作，這對機器人的傳動系統提出了極高要求——在狹小的空間內集成驅動、傳感、傳動三大功能，同時平衡強度、精度與靈活性。

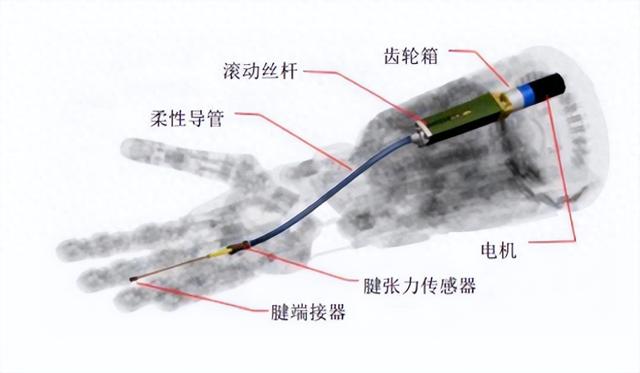

傳統工業機械臂采用齒輪/連桿傳動，其剛性強但體積笨重，無法滿足人形機器人對緊湊結構與柔順操作的需求。腱繩傳動（Tendon-Driven）的突破，本質上是將動力源（電機）與執行端（手指關節）解耦，通過高強度柔性材料的牽引實現運動傳遞。這種仿生設計大幅降低了手部結構的空間占用，特斯拉Optimus靈巧手正是通過“行星齒輪箱+絲杠+腱繩”的架構，將22個自由度壓縮至接近人類手掌的尺寸。
二、腱繩材料的底層革命：UHMWPE如何突破性能天花板？

1. 材料選擇的技術經濟學邏輯腱繩需要承受高頻次、大載荷的循環應力，傳統鋼絲繩雖強度達標，但重量大、抗疲勞性差，且彎曲半徑受限。高分子材料的出現提供了新思路，但需滿足以下核心指標：

比強度：單位重量下的抗拉強度（UHMWPE為3.5GPa·cm3/g ，是鋼絲的15倍）
蠕變抗性：長期受力下的形變量（UHMWPE在70℃/300MPa下蠕變斷裂時間需>900小時）
耐磨損性：減少摩擦導致的性能衰減（UHMWPE耐磨性比碳鋼高4倍）

超高分子量聚乙烯（UHMWPE）的分子鏈長度達普通聚乙烯的100倍以上，通過超倍拉伸工藝形成高度取向的結晶結構，使其成為當前唯一滿足所有指標的商業化材料。這種材料革命直接決定了靈巧手的性能上限：Optimus靈巧手的抓取力可達20kg ，而重量僅1.1kg ，背后正是UHMWPE的輕量化與高強度特性。
2. 材料進階的三大技術路徑

耐熱改性：通過交聯處理提升熔點（如DSM的Dyneema? SK78纖維耐溫達180℃）
抗蠕變優化：引入納米填料（如石墨烯）抑制分子鏈滑移
界面增強：表面等離子處理改善與樹脂基體的結合力（剝離強度提升300%）

當前頂尖產品如荷蘭DSM的Dyneema?和霍尼韋爾的Spectra?已實現強度>40cN/dtex ，而國內企業如江蘇九州星際的量產產品達到35-38cN/dtex ，差距正逐步縮小。
三、傳動系統的工程博弈：N型、2N型還是仿生肌肉？

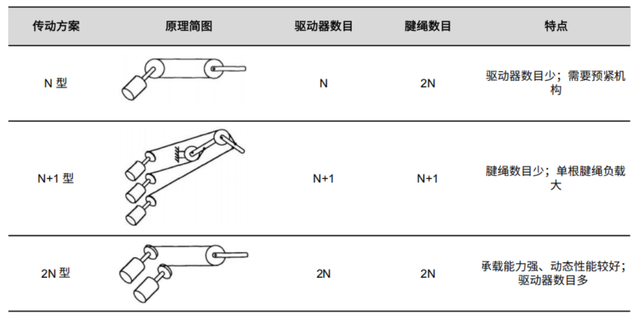

1. 主流傳動方案的物理邊界

方案	驅動單元數	腱繩數	優勢	缺陷	應用案例
N型	N	2N	結構緊湊、成本低	需預緊機構、易耦合	NASA Robonaut 2
N+1型	N+1	N+1	負載均衡、控制簡單	單繩應力集中	Shadow Hand
2N型	2N	2N	獨立控制、動態響應快	驅動器數量翻倍	DLR/HIT Hand

【機器人板塊未被深入挖掘的細分領域“腱繩靈巧手”】特斯拉Optimus采用N型方案，通過滾珠絲杠將電機旋轉轉換為直線運動，腱繩纏繞在絲杠螺母上形成閉環牽引。這種設計在0.5mm級精度下實現了毫秒級響應，但需解決兩個核心問題：

非線性摩擦補償：腱繩與導管的動摩擦系數波動導致控制誤差
力位混合控制：串聯彈性體+張力傳感器的雙反饋機制

2. 下一代技術的突破方向

人工肌肉驅動：MIT研發的介電彈性體驅動器（DEA）已實現300%應變，但輸出力僅10N量級
拓撲優化腱鞘：3D打印梯度硬度導管（內層硬度80A減少摩擦，外層90A抗擠壓）
自感知腱繩：嵌入光纖光柵傳感器（FBG）實現分布式應變監測

四、產業格局的顛覆與重構：中國企業的突圍機會1. 全球供應鏈的卡位戰

上游壟斷：DSM、霍尼韋爾控制80%高端UHMWPE產能，單線產能達5000噸/年
設備瓶頸：德國Barmag的UHMWPE紡絲設備交貨周期長達18個月
認證壁壘：軍工級產品需通過MIL-DTL-62589標準（耐紫外老化>2000小時）

2. 中國廠商的三級躍升路徑

企業	技術定位	產能布局	商業化進展
九州星際	規模化降本（3.2萬噸）	全球最大單體工廠	民用市場占有率超40%
北京同益中	全產業鏈閉環	樹脂-纖維-復合材料一體化	軍用防彈材料批量供貨
南山智尚	高端對標進口	3600噸高強纖維產線	機器人客戶驗證階段
恒輝安防	差異化應用	安防手套+腱繩協同	特斯拉二級供應商入圍

當前國內產能已占全球36.7% ，但每噸加工成本仍比海外高15-20% ，主要差距在于：

溶劑回收率：國產裝置二甲苯回收率僅85%（國際水平>95%）
紡絲速度：進口設備可達400m/min ，國產設備限速300m/min

3. 市場爆發的臨界點測算根據ARK預測， 2030年人形機器人市場規模將突破380億美元，單臺靈巧手需UHMWPE纖維0.8-1.2kg 。若特斯拉Optimus量產達100萬臺/年，僅此一項將拉動UHMWPE需求800-1200噸，相當于2022年全球總需求的0.6%-1% 。疊加軍工、醫療等場景，行業將進入高速增長通道。
五、技術-產業共振下的投資邏輯

材料端：關注具備連續法生產工藝（溶劑殘留<500ppm）、耐熱改性的企業
設備端：突破高精度齒輪箱（背隙<1 arcmin）和微型絲杠（直徑≤4mm）的國產替代
系統集成：力控算法廠商（如宇立儀器）的傳感器融合能力

結語：從實驗室到工廠的最后一公里機器人靈巧手的進化史，本質上是材料科學、精密機械、控制算法三重革命的疊加。 UHMWPE纖維的國產化突破，不僅關乎成本下降，更意味著中國企業在高端制造領域的話語權提升。當九州星際的產線能穩定輸出強度39cN/dtex的纖維，當南山智尚的腱繩通過Optimus的200萬次疲勞測試，這場由人形機器人引爆的產業鏈變革，才真正邁過從技術可行到商業可行的分水嶺。
