a3圖框尺寸

a3圖框尺寸是297mm*420mm 。圖框尺寸為裝訂側25mm，對邊10mm，上下各10mm 。圖框是指工程制圖中圖紙上限定繪圖區域的線框。圖紙上必須用粗實線畫出圖框。圖框格式有留裝訂邊和不留裝訂邊兩種，但同一產品圖樣只能采用一種格式。
a3圖紙的圖框尺寸是多少一般工程的圖框分為A0、A1、A2、A3、A4，其尺寸大小各不一樣。當比例是1:100時,在CAD軟件用DIST命令測量的尺寸為:
A0尺寸為84100×118900
A1尺寸為59400×84100
A2尺寸為42000×59700
A3尺寸為29700×42000
【a3圖框尺寸，a3圖紙的圖框尺寸是多少】A4尺寸為21000×29700
當比例是1:200時,就需要把圖框在CAD軟件里面放大2倍,
A0尺寸就為168200×237800
比例1:300,放大3倍,如此類推! 但最終打印出來的如果是A0,則不管比例多少, 尺寸都為841×1189mm 。

擴展資料：
主要包括交互技術、圖形變換技術、曲面造型和實體造型技術等。
在計算機輔助設計中，交互技術是必不可少的。交互式CAD系統，指用戶在使用計算機系統進行設計時 ，人和機器可以及時地交換信息。采用交互式系統，人們可以邊構思、邊打樣、邊修改，隨時可從圖形終端屏幕上看到每一步操作的顯示結果，非常直觀。
圖形變換的主要功能是把用戶坐標系和圖形輸出設備的坐標系聯系起來；對圖形作平移、旋轉、縮放、透視變換；通過矩陣運算來實現圖形變換。
計算機設計自動化計算機自身的CAD，旨在實現計算機自身設計和研制過程的自動化或半自動化。研究?jī)?nèi)容包括功能設計自動化和組裝設計自動化，涉及計算機硬件描述語言、系統級模擬、自動邏輯綜合、邏輯模擬、微程序設計自動化、自動邏輯劃分、自動布局布線，以及相應的交互圖形系統和工程數據庫系統 。集成電路CAD有時也列入計算機設計自動化的范圍。
參考資料：
機械制圖a4圖紙邊框尺寸橫版機械制圖里面A4邊框的尺寸是：210mm×297mm 。
A4一般指A4紙是由國際標準化組織的ISO 216定義的，規格為21*29.7cm（210mm×297mm），世界上多數國家所使用的紙張尺寸都是采用這一國際標準 。這個標準最初是被德意志帝國在1922年納入DIN（編號是DIN 476），雖然其中一些格式法國在同一時期也自行研發出來，不過之后就被遺忘了。ISO 216定義了A、B、C三組紙張尺寸。C組紙張尺寸主要使用于信封。
標準CAD圖紙A0、A、A2、A3、A4圖框、標題欄及明細欄尺寸樣式字體是多大A0 1189*841 、A1 841*594 、A2 594*420 、A3 420*297 、A4 297*210，標題欄 180*48 文字高度3-5（試文字樣式而定）。操作方法如下：
1、首先打開CAD制圖軟件，進入制圖軟件主界面。A3圖框分為外框和內框，外框尺寸長度為420mm，外框尺寸寬度為297mm 。

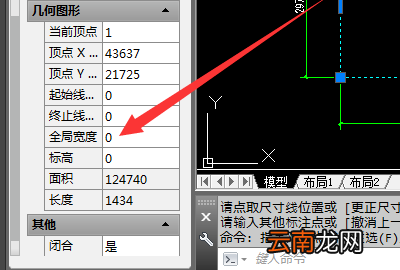

2、外框沒有全局寬度，全局寬度數值為0 。

3、然后內框尺寸長度為390mm，內框尺寸寬度為287mm 。

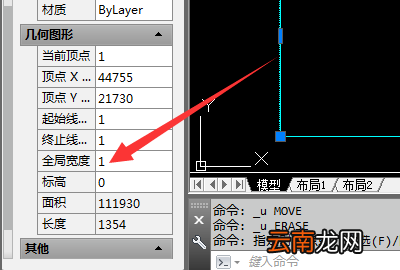

4、接著設置內框全局寬度數值為1 。

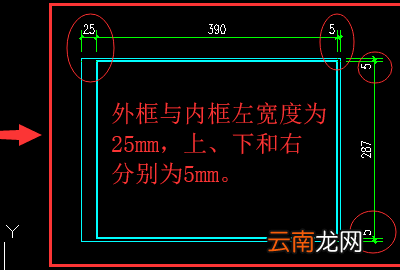

5、最后設置外框與內框的位置也有固定的參數設定，左寬度為25mm，上、下和右分別為5mm，就完成了。

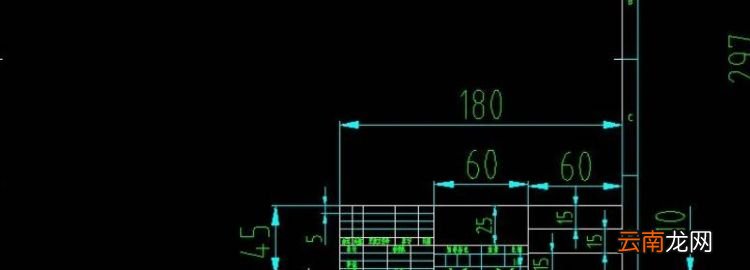

cad a4 表格圖框尺寸和標題欄尺寸不一樣CAD中A4圖框尺寸為210*297 。國家規定的標準標題欄的尺寸為56*180 。學校制圖作業使用的標題欄尺寸為32*140 。對于需要裝訂的圖紙和不需要裝訂的圖紙，每一邊留的距離是不一樣的。無裝訂線的e的尺寸為10，有裝訂線的圖紙左側應該為25 。
CAD使我們?nèi)粘＿\(yùn)用的大型軟件的一種，跟PS、PR、AI、AE有共通之處，一般的筆記本都可以安裝。CAD不僅可以實現二維制圖，還可以實現三維制圖。它的全稱為：Computer Aided Design，中文名為計算機輔助設計，指利用計算機及其圖形設備幫助設計人員進行設計工作。

擴展資料：

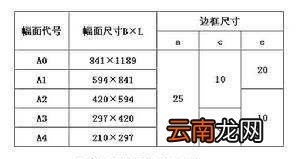

CAD圖框的大小是有國家標準的。常見的圖紙有A4、A3、A2、A1、A0 。其中A3的大小為兩張A4的大小。A2的大小為兩張A3的大?。源死嗤?。國家規定的A3圖框的尺寸為297*420 ， A2為420*594，A1為594*841，A0為841*1189 。A0-A4的裝訂線款均為25 。
CAD圖框有橫向和縱向兩種。兩者尺寸相同。在日常作圖時，可以將標準圖框畫好后，當做一個可以編輯的塊，隨用隨調?。?非常的方便。裝配圖中一般要有明細欄，明細欄一般配置在裝配圖中標題欄的上方。
