Zen 7架構首現身！AMD全新CPU路線圖來了

cpuaiit芯片AMD

Zen 7架構首現身！AMD全新CPU路線圖來了

文章圖片

Zen 7架構首現身！AMD全新CPU路線圖來了

本文由半導體產業縱橫（ID：ICVIEWS）編譯自tomshardware
沒什么特別令人興奮的事 ， 但有很多值得期待的事情 。

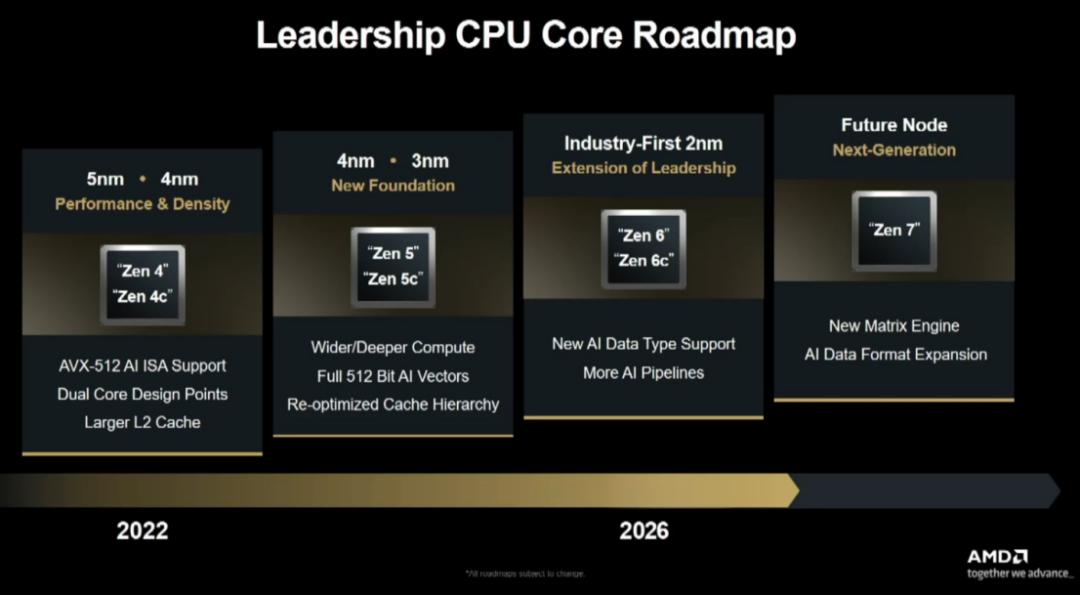

在面向投資者的金融分析師日上 ， AMD 正式發布了名為 “領導力 CPU 核心路線圖” 的 Zen 架構演進規劃 。 盡管該路線圖未披露突破性的全新內容 ， 也未深入解析技術細節 ， 但明確確認了一系列此前傳聞已久的關鍵技術方向 ， 同時首次官方公布 Zen 7 架構的存在 ， 暗示其發布時間將推遲至 2026 年之后 。 此次發布既是對 AMD 未來處理器發展路徑的清晰梳理 ， 也凸顯了公司在人工智能領域的戰略野心 ， 為投資者展現了從工藝迭代到產品布局的完整發展藍圖 。
作為路線圖中的核心亮點 ， Zen 6 處理器的發布計劃得到正式確認 ， 將于明年如期亮相 。 AMD 明確指出 ， Zen 6 將成為業界首款采用臺積電旗艦級 2nm（N2）工藝節點的處理器 ， 這一工藝跨越標志著 x86 處理器行業在先進制程應用上的重要突破 。 AMD 首席技術官 Mark Papermaster 在會上強調 ， Zen 6 架構將全面覆蓋標準核心（Zen 6）與高密度核心（Zen 6C）兩種版本 ， 兩者均將受益于每時鐘周期指令數（IPC）的顯著提升 ， 不僅能實現性能的代際飛躍 ， 還將為 Ryzen 消費級與 EPYC 數據中心級系列處理器注入更豐富的 AI 功能 ， 進一步拓展產品在多元化場景中的應用能力 。

來源：AMD
臺積電2nm 制程（N2）采用先進的 NanoSheet 晶體管技術 ， 相較 3nm 工藝可實現約 15% 的性能提升或 25% 的功耗降低 ， 為 Zen 6 處理器的能效平衡奠定了堅實基礎 。 根據披露的細節 ， Zen 6 架構將打破延續多代的 8 核計算芯片（CCD）設計 ， 標準版 CCD 升級為 12 核配置 ， Zen 6C 高密度版本則進一步提升至 16 核 ， 這一變化使得產品核心規模得以大幅拓展 。 例如 ， 主流桌面處理器通過雙 CCD 組合可實現 24 核 48 線程 ， 而采用雙 Zen 6C CCD 的型號更能達到 32 核 64 線程的規格 。 緩存系統也同步升級 ， 標準 CCD 的三級緩存容量從 32MB 增至 48MB ， Zen 6C CCD 則翻倍至 64MB ， 結合優化的 3D V-Cache 堆疊技術 ， 部分高端型號的總緩存容量有望突破 200MB ， 為游戲性能和數據密集型應用提供強勁支撐 。
在產品線布局上 ， Zen 6 架構將形成全面覆蓋的產品矩陣 。 數據中心領域 ， EPYC “威尼斯”（Venice）系列將作為首發陣容 ， 提供標準 Zen 6 與 Zen 6C 高密度兩種版本 ， 旗艦型號預計搭載 256 個 Zen 6C 核心和 512 個線程 ， 核心數量較上一代 EPYC Turin（最高 192 個 Zen 5C 核心）增加 33% ， 熱設計功耗（TDP）最高可達 600W ， 專為虛擬化、容器化和 AI 訓練等重負載場景設計 。 消費級市場 ， Ryzen 桌面端 “奧林匹克嶺”（Olympic Ridge）與移動端 “美杜莎點”（Medusa Point）將同步登場 ， 其中桌面系列專注高性能計算需求 ， 移動端則主打能效平衡 ， 覆蓋從日常辦公到專業創作的廣泛場景 。 此外 ， AMD 還計劃推出面向創意設計領域的 “美杜莎光環”（Medusa Halo）和頂級游戲本專屬的 “美杜莎范圍”（Medusa Range）子系列 ， 通過差異化定位避免產品線重疊 。
服務器解決方案方面 ， AMD 全新的 Helios 機架系統將基于 Zen 6 架構的 EPYC “威尼斯” 處理器構建 ， 搭配第五代 Infinity Fabric 總線與帶寬高達 224 GB/s 的 CDNA 5 GPU ， 形成 “CPU+GPU” 的協同計算架構 。 該系統還將支持 PCIe 7.0 接口和 PAM4 協議的 64 GB/s SerDes 互連技術 ， 通過 2.5D 封裝實現芯片間的低延遲通信 ， 進一步提升整體計算效率 ， 專為超大規模數據中心和高性能計算（HPC）場景優化 。
路線圖中首次正式公布的Zen 7 架構 ， 被定位為 AMD 真正意義上的下一代產品 ， 預示著核心技術的重大變革 。 根據規劃 ， Zen 7 將基于 AMD 所謂的 “未來節點” 制造 ， 具體工藝細節尚未披露 ， 但普遍猜測其將延續先進制程路線 ， 進一步提升能效比 。 最為關鍵的升級是 Zen 7 將首次搭載 “新矩陣引擎” ， 這一硬件單元的引入將大幅強化處理器的 AI 計算能力 ， 為復雜的深度學習推理和訓練任務提供原生支持 。 不過 ， AMD 目前僅透露這一核心特性 ， 關于 Zen 7 的核心配置、緩存布局、頻率規格等關鍵參數仍未公布 ， 行業只能依靠泄露信息進行推測 。
市場普遍預期Zen 7 架構將于 2027-2028 年左右正式發布 ， 首款產品大概率為面向數據中心的 EPYC “Verano” 處理器 ， 消費級 Ryzen 產品的推出時間可能稍晚 。 從技術演進邏輯來看 ， Zen 7 有望在指令集優化、互連架構、功耗控制等方面實現全面突破 ， 特別是 AI 功能的深度整合 ， 將使其更好地適配未來數據中心的混合計算負載需求 。
路線圖的其余部分回顧了AMD 自 AM5 平臺發布以來的快速發展歷程 。 自三年多前 AM5 接口推出后 ， AMD 在短短四年內完成了從 5nm 到 2nm 的工藝跨越 ， 展現出強勁的技術迭代能力 。 AM5 平臺作為 AMD 當前的主力桌面平臺 ， 支持 DDR5 內存和 PCIe 5.0 接口 ， 通過持續的 BIOS 更新實現對多代 Zen 架構處理器的兼容 ， 為用戶提供了長期的升級空間 。 這種平臺延續性與工藝快速升級的組合 ， 成為 AMD 近年來在市場競爭中的重要優勢 。
值得注意的是 ， 作為面向投資者的重要活動 ， 本次金融分析師日的核心側重點并非技術細節解析 ， 而是AMD 在人工智能領域的戰略雄心與財務目標 。 AMD CEO 蘇姿豐在會上明確表示 ， 公司目標在未來三到五年內 ， 占據數據中心 AI 芯片市場的 “兩位數” 份額 ， 預計到 2030 年 ， 包括 CPU、加速器和網絡產品在內的 AI 數據中心總市場規模將突破 1 萬億美元 。 為實現這一目標 ， AMD 計劃通過 Zen 架構處理器與 CDNA 系列 GPU 的協同布局 ， 構建完整的 AI 計算生態 ， 同時借助與 OpenAI、甲骨文、Meta 等企業的長期合作 ， 加速市場滲透 。
財務層面 ， AMD 給出了樂觀的增長預期：未來三到五年整體業務年均復合增長率將超過 35% ， 其中 AI 數據中心業務年均增長率預計高達 80% ， 有望在 2027 年達到數百億美元銷售額；每股收益（EPS）預計增至 20 美元 ， 毛利率維持在 55% 至 58% 之間 。 這些量化目標不僅彰顯了 AMD 對 AI 市場的信心 ， 也為投資者勾勒出清晰的盈利前景 。
總體來看 ， AMD 此次發布的 “領導力 CPU 核心路線圖” ， 既是對過往技術積累的總結 ， 也是對未來發展方向的明確表態 。 Zen 6 架構憑借 2nm 工藝和全面的產品線布局 ， 將成為 AMD 鞏固市場地位的關鍵抓手；而 Zen 7 架構的 AI 原生設計 ， 則預示著 x86 處理器在智能計算時代的全新發展方向 。 盡管當前路線圖仍存在諸多細節空白 ， 但已清晰展現出 AMD 從工藝迭代、產品布局到生態構建的完整戰略 ， 為行業和投資者提供了觀察其未來發展的重要參考 。
