*本文只做閱讀筆記分享*
【水凝膠微型機器人，材料多樣性能優】
一、引言
近年來 ， 微型機器人在醫學領域的發展取得了顯著進展 ， 水凝膠微型機器人因其獨特優勢備受關注 。 它們具有良好的生物相容性、可調節的物理力學性能以及對生物環境的敏銳感知能力 ， 在靶向藥物輸送、傷口愈合、生物成像和精確手術干預等方面發揮著重要作用 。
二、水凝膠微型機器人的發展歷程
（一）早期發展
水凝膠微型機器人的早期發展側重于賦予其基本的運動能力 ， 例如利用磁場、光或超聲等外部刺激進行推進 。 例如 ， 藥物封裝的聚（乳酸-共-乙醇酸）（PLGA）磁性微球可在外部磁場的調制下進行旋轉和線性運動 。
（二）技術進步
隨著技術的進步 ， 研究重點轉向水凝膠微型機器人對生物環境變化的智能響應能力 ， 如pH值波動、溫度變化以及對特定生物分子的識別 。 例如 ， 一種可生物降解的水凝膠基微型游動器能夠根據基質金屬蛋白酶-2（
（三）進一步發展

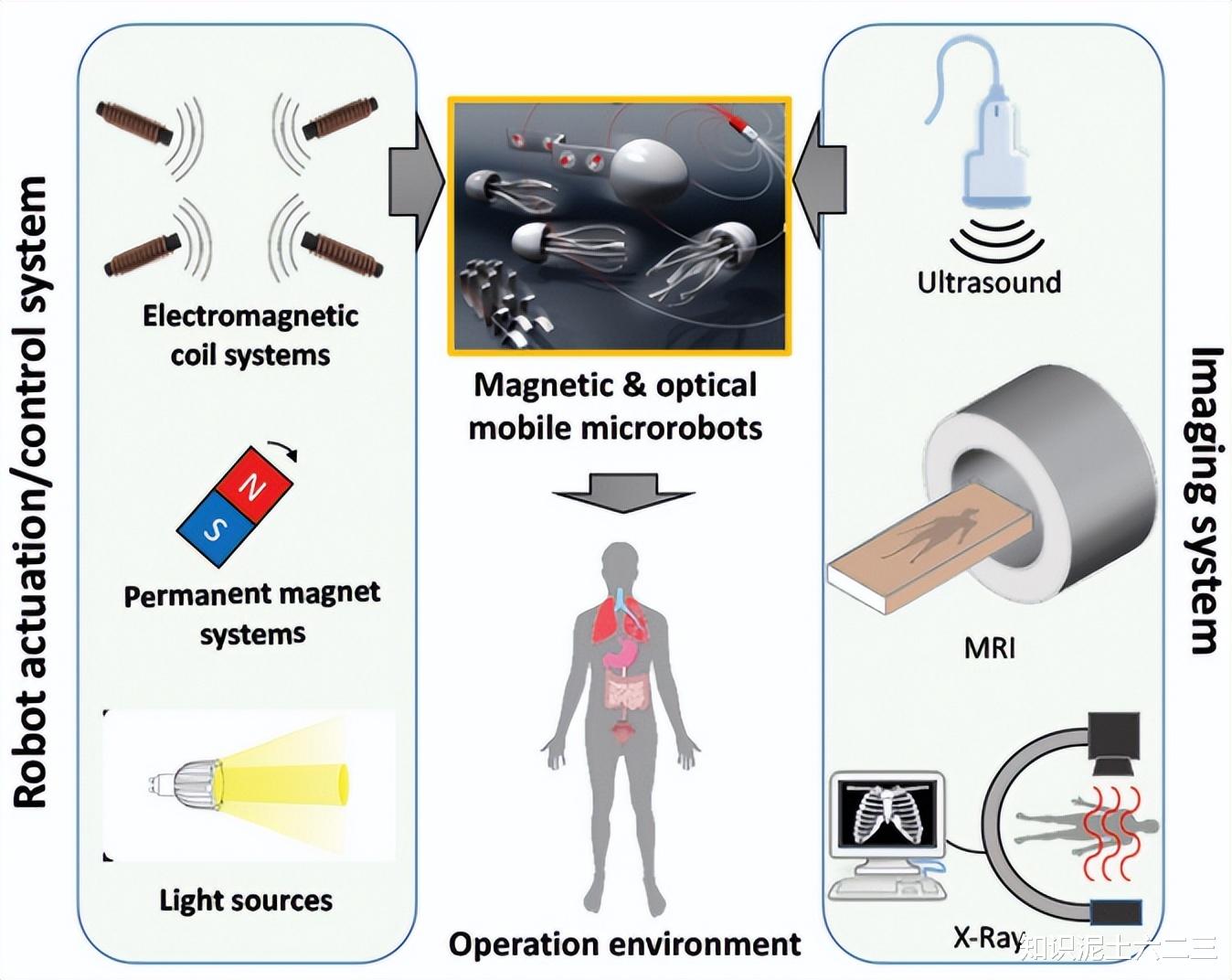

水凝膠微型機器人不斷得到改進 ， 能夠在醫療場景中執行更復雜和精確的任務 。 如一種多功能醫療微型機器人系統 ， 它不僅能夠?qū)崿F(xiàn)肝臟化療栓塞 ， 還能通過X射線和磁共振成像（MRI）進行實時和術后成像 。 該系統結合了帶有水凝膠包裹的多孔結構和磁性納米粒子的微型機器人 ， 利用磁性導航精確靶向腫瘤供血血管 ， 在生物體內直接應用經導管肝化療 。
三、水凝膠材料分類及特性
（一）基于來源分類
1、天然水凝膠
源自天然物質 ， 具有出色的吸水能力和凝膠特性 。 例如 ， 瓊脂糖、透明質酸、海藻酸鹽和殼聚糖等多糖類 ， 以及纖維連接蛋白、絲膠蛋白、膠原蛋白和明膠等蛋白質類 。 這些天然水凝膠以其優異的生物相容性和生物降解性而著稱 。
2、合成水凝膠
由合成聚合物制成 ， 能精確控制化學成分和機械性能 。 例如 ， 聚乙烯醇（PVA）、聚乙二醇（PEG）和聚（N-乙烯基己內酰胺）（PNVCL）等 。 通過改變合成技術和材料組成 ， 可以精細調整這些合成水凝膠材料的物理化學和功能屬性 ， 以滿足特定應用需求 。
（二）基于制備方法分類
1、物理交聯水凝膠

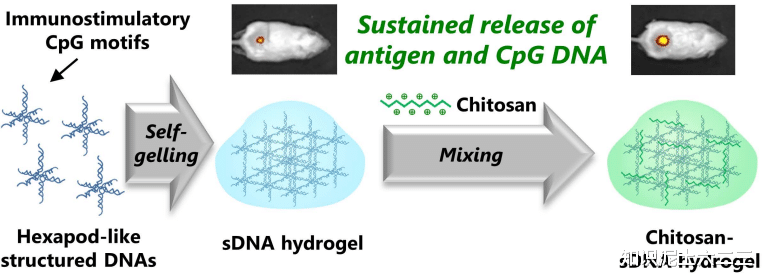

通過物理（氫鍵）鍵合、結晶、離子相互作用、小分子自組裝和機械分散等多種機制形成凝膠結構 。 例如 ， 透明質酸、殼聚糖等 。 這些水凝膠具有易獲取、無需交聯劑、可逆、生物相容性好且性能可調節的優點 ， 適用于多種應用 。
2、化學交聯水凝膠
由聚合物鏈共價鍵合形成永久性網絡結構 ， 被稱為不可逆凝膠 。 例如 ， 乳清蛋白、Kolliphor和纖維素納米纖維等 。 其制備過程涉及多種反應 ， 如光聚合、酶促過程和點擊化學等 ， 確保形成堅固持久的凝膠框架 。
（三）刺激響應性水凝膠

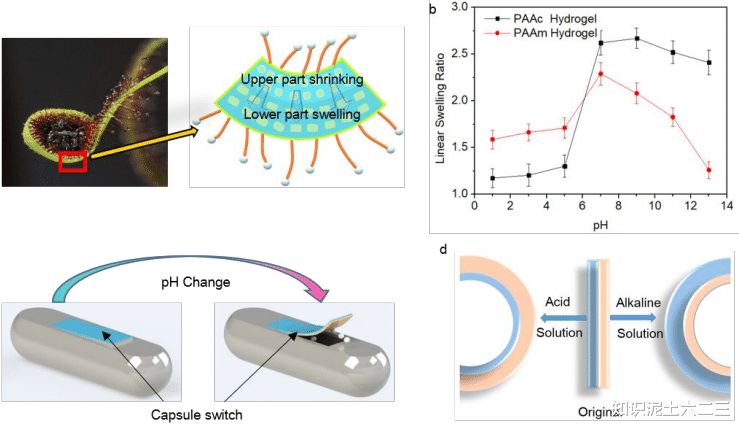

1、pH響應性水凝膠
其結構和物理屬性可根據環境pH值進行精細調整 。 例如 ， 與4D激光打印技術結合的pH響應性水凝膠 ， 可用于開發能夠在精確位置進行靶向藥物輸送的磁性微型機器人 。 此外 ， 還應用于多功能微針傳感貼片 ， 用于視覺監測傷口pH值 。
2、溫度響應性水凝膠
對溫度波動具有響應性 ， 在不同熱條件下表現出可逆的膨脹和收縮能力 。 例如 ， 殼聚糖在水中溶解后 ， 在約32°C時從流體聚合物溶液轉變?yōu)槟z狀態 。 基于PNIPAM的刷子也能可逆地響應溫度變化 ， 從而可通過調節溫度來控制藥物釋放速率 。

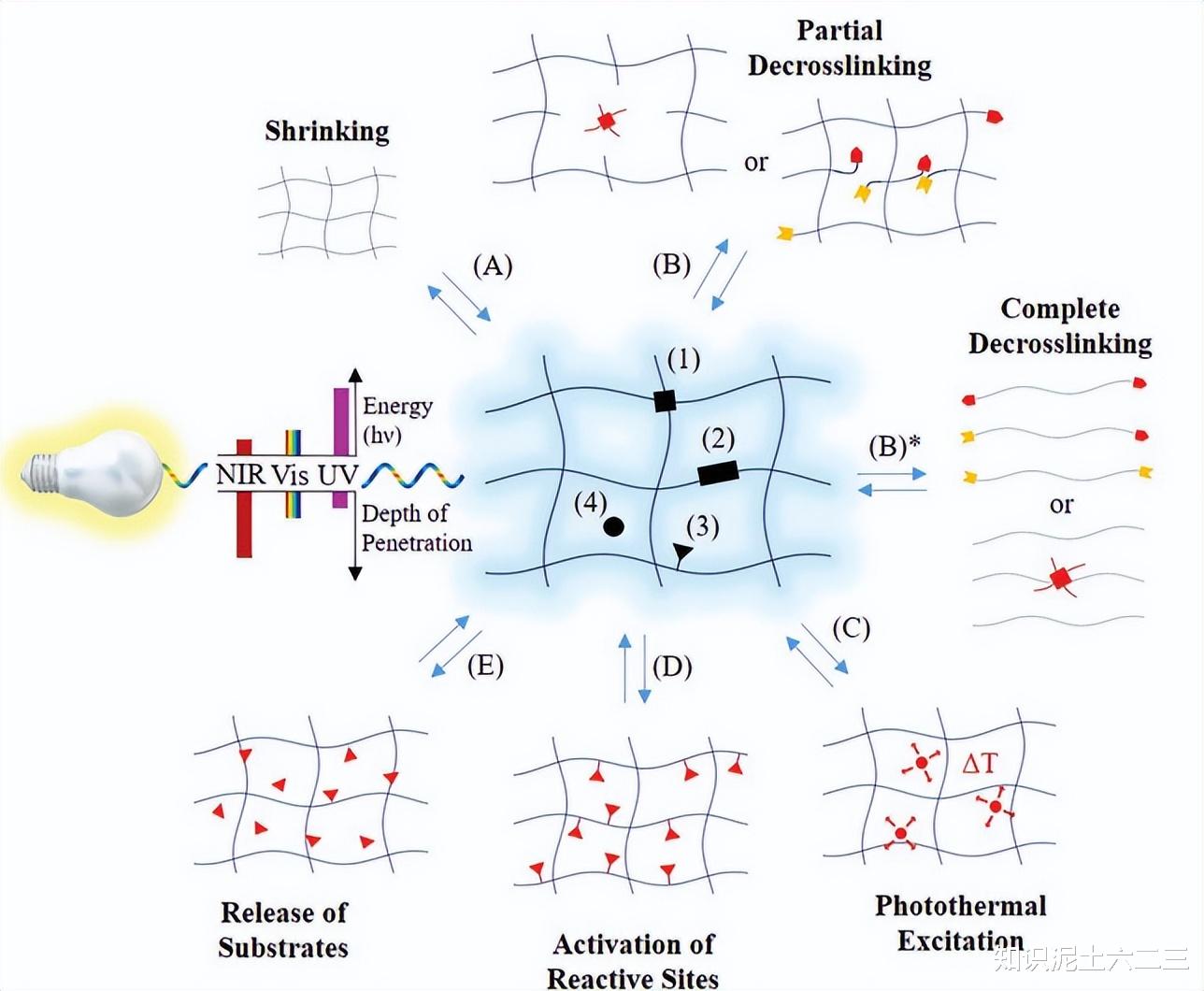

3、光響應性水凝膠
能夠在光強、波長或方向改變時發生凝膠化或溶解 。 例如 ， 一種改性的富馬酰胺應用 ， 可使材料從液態轉變?yōu)槟z態 。 利用光作為凝膠化的觸發因素 ， 可實現對過程的時空調節 ， 增強功能響應的精度和可控性 。
4、電響應性水凝膠
可以通過操縱電場強度和方向來調節其凝膠化和溶解過程 。 例如 ， 當受到電場作用時 ， 這些水凝膠能夠溶解、收縮或彎曲 ， 有效地將電能轉化為機械能 。 這種特性使其在傳感器技術、控釋藥物和智能材料開發等領域具有廣泛應用 。
5、化學響應性水凝膠

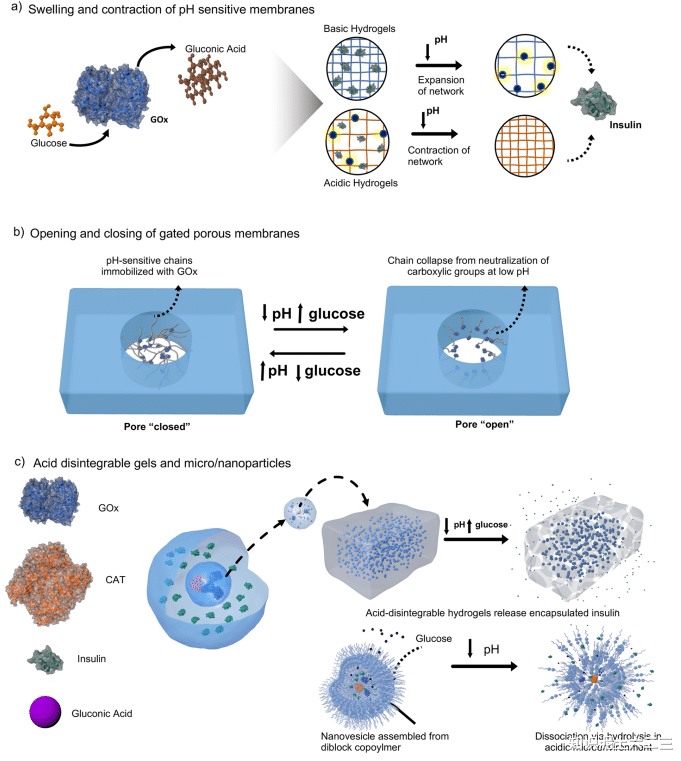

對特定化學物質的存在或濃度變化敏感 ， 會發生凝膠化或溶解反應 。 例如 ， 可將葡萄糖響應元件整合到胰島素或胰島素輸送系統中 ， 促進生物活性釋放 ， 在控釋藥物等生物醫學應用中具有潛在價值 。

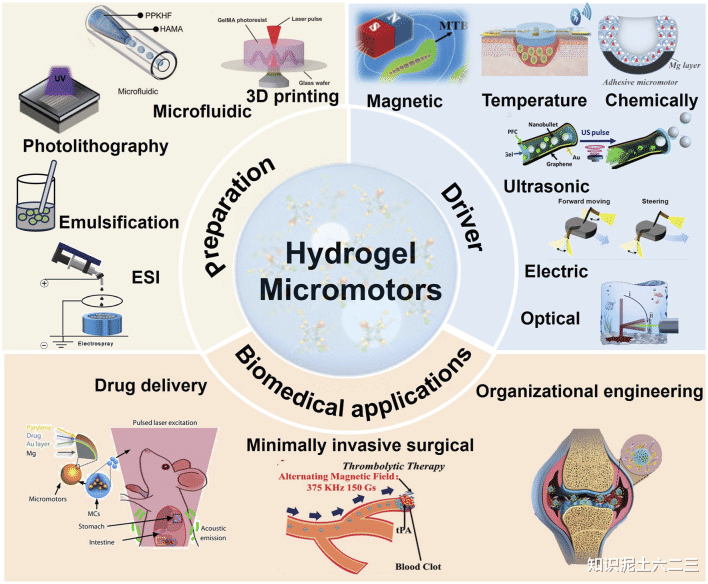

四、水凝膠微型機器人的制備方法
（一）微流控方法
微流控涉及在微流控芯片上的微尺度通道內操縱不相溶的流體 ， 在通道交叉處形成液滴 ， 隨后將這些液滴交聯產生水凝膠微球 。
（二）乳化方法
乳化是將不相溶的液體（如水和油）混合 ， 通過攪拌產生可交聯的水凝膠液滴 。 例如 ， 通過在殼聚糖和聚丙烯酰胺接枝瓜爾膠之間形成互穿聚合物網絡來制造水凝膠微球 ， 體現了乳化方法在合成復雜水凝膠結構方面的多功能性 。
（三）3D打印
用于制造具有精細加工結構和復雜幾何形狀的微型水凝膠機器人 。 例如 ， 基于雙光子聚合（TPP）的3D打印技術可用于納米級精度制造三維螺旋結構 ， 賦予明膠甲基丙烯酸酯（GelMA）水凝膠機器人精確定義的屬性和功能 。
（四）光刻技術
光刻技術采用具有微米或納米級分辨率的光掩模來制造精細結構 。 例如 ， 聚二甲基硅氧烷（PDMS）、聚氨酯（PU）和聚酰亞胺等材料可作為構建機器人身體結構的模板 ， 賦予機器人框架靈活性、可定制性和耐用性 。
（五）電噴霧電離

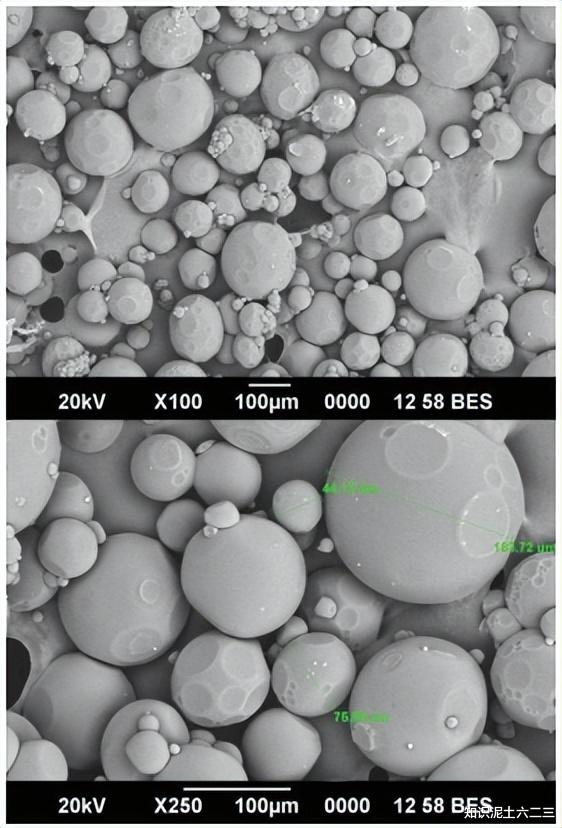

電噴霧電離（ESI）是一種通過電位動力力驅動液體霧化的技術 ， 借助靜電力量和離子交聯劑合成水凝膠微球 。 例如 ， 通過調整實驗參數 ， 可以定制粒徑 ， 生產出直徑從幾微米到數千微米的均勻水凝膠微球 。 在這個過程中 ， 凝膠溶液在高壓下霧化成微小液滴 ， 然后瞬間離子化 ， 液滴內的材料發生交聯或凝膠化反應 ， 形成固體水凝膠微球 。
五、水凝膠微型機器人的驅動方式
（一）磁驅動

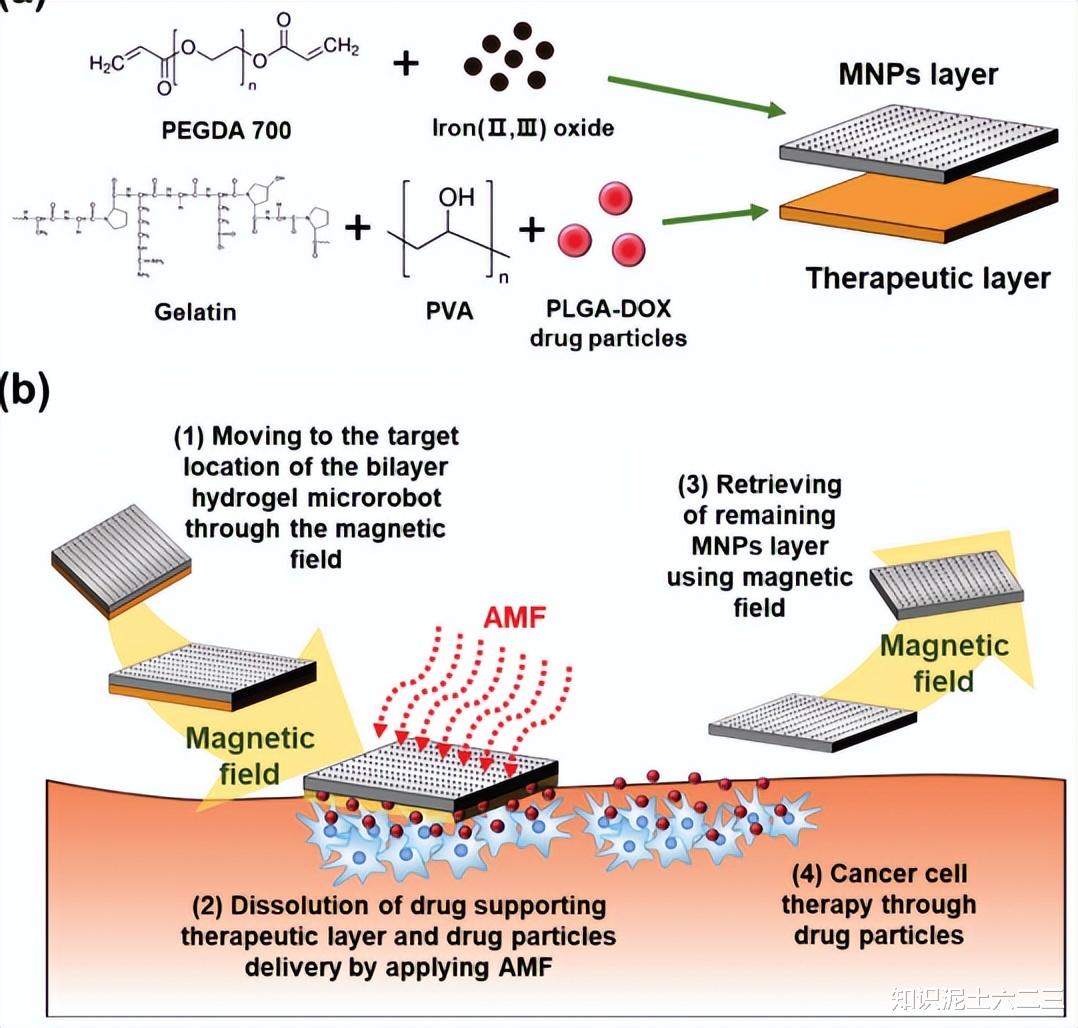

磁驅動在微型機器人領域具有很大的應用前景 ， 例如 ， 利用磁場驅動水凝膠基微型機器人末端執行器執行精確任務 ， 如靶向、釋放和采樣等 。 研究還實現了在單個均勻振蕩磁場中對多達四個柔性薄膜磁性微型機器人的完全獨立和解耦控制 。 此外 ， 對磁驅動微群體的研究也取得了進展 ， 如利用激光散射對比成像實時跟蹤血管內的磁性納米機器人群體 ， 實現其在血管內的引導導航 。
（二）光驅動
光作為無線供電和控制移動微型設備的常用工具 ， 也廣泛用于驅動微型機器人 。 例如 ， 光催化微型機器人利用外部光源和周圍化學環境的能量實現高效推進 。 光響應性水凝膠可使微型機器人在光的作用下執行可逆和重復運動 ， 實現無線遙控 。
（三）電場驅動
電場驅動方法無需額外燃料源 ， 主要利用直流或交流電場進行推進 。 例如 ， 在水凝膠機器人外表面設置由金屬納米粒子組成的褶皺納米膜電極 ， 通過毛細管力組裝并由溶劑化誘導 ， 提高機器人對電場的性能和響應能力 。

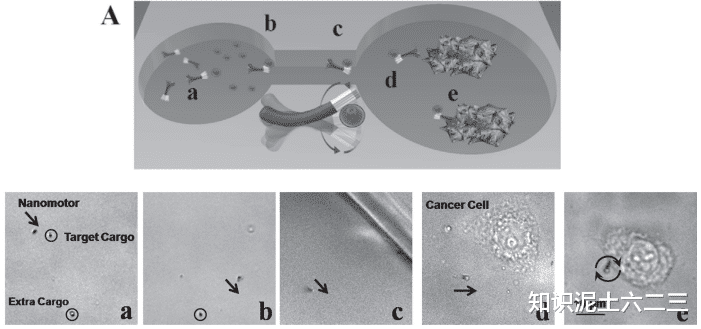

（四）化學驅動

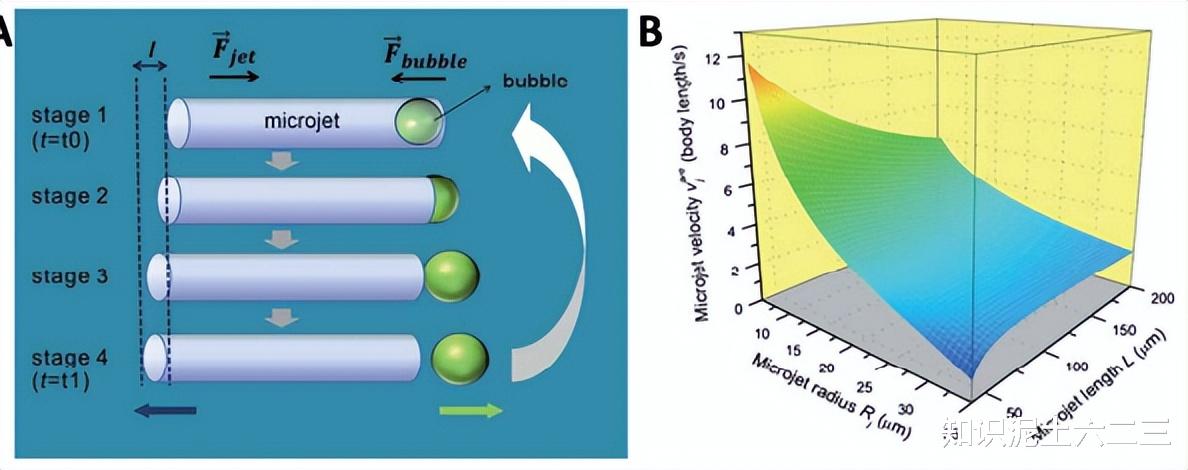

化學驅動機制主要利用化學反應產生的局部濃度梯度、電位梯度以及氣泡來推動微型機器人在流體環境中導航 。
（五）溫度驅動
基于溫度響應性水凝膠的原理 ， 將對溫度敏感的材料集成到超分子納米電機中 ， 使其在一定溫度范圍內發生形態或性能變化 ， 從而調節運動速度 。 例如 ， 一些超分子納米電機和溫度響應性材料在精密控制貨物運輸方面具有潛在應用 。
（六）超聲驅動

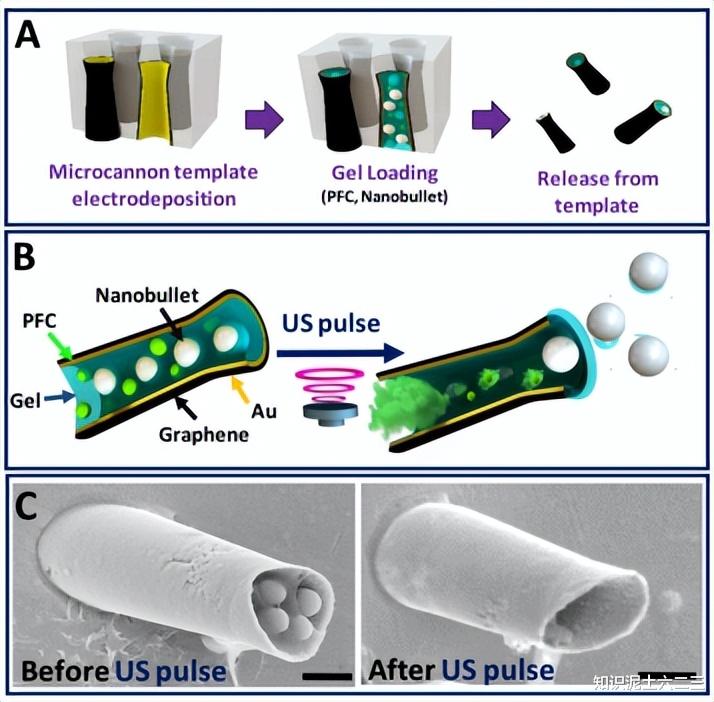

超聲驅動利用超聲波精確控制和推動微型機器人 ， 具有非侵入性、耐久性和生物相容性好的特點 。 例如 ， 一種包含基于明膠的水凝膠基質的微型炮機器人 ， 該基質中嵌入了全氟碳乳液和納米子彈 ， 通過超聲激活組裝 。 這種技術可實現深部組織穿透 ， 攜帶并精確部署多個有效載荷 ， 在醫療診斷、治療輸送和物流等領域具有應用潛力 。
六、面臨的挑戰及未來發展方向
（一）挑戰
1、多功能性
目前水凝膠微型機器人需要從單一功能設備向多功能設備發展 ， 例如創建集成生物監測、藥物輸送和治療干預等多種功能的水凝膠可穿戴設備 ， 這需要對各種功能模塊進行戰略設計和整合 。
2、可加工性
盡管水凝膠微型機器人的制備相對簡單 ， 但提高制備過程的控制和重復性仍是挑戰 ， 包括材料選擇、結構控制和形態設計等方面 ， 以確保機器人的一致性和穩定性 ， 滿足不同應用需求 。
3、環境可持續性
水凝膠微型機器人雖具有生物相容性和降解性 ， 但在設計和制備過程中應進一步優先使用可再生、可生物降解材料 ， 并減少能源消耗和廢物產生 ， 以確保其環境可持續性 。
4、可編程性
考慮到水凝膠微型機器人的靈活性和適應性 ， 需要對其激活時的穩定性和精度進行控制 。 這意味著要通過外部信號或控制器對其操作進行精確控制 ， 并具備實時反饋機制 ， 以適應不同任務需求 。
5、刺激選擇性
由于水凝膠具有多種刺激響應特性 ， 微型機器人需要能夠區分并選擇性地響應特定刺激 ， 如溫度、光或電場等 ， 以實現精確運動、驅動和靶向操作 。
6、驅動效率
水凝膠材料的柔軟性和低密度導致能量轉換效率低 ， 推進效率不高 ， 且當前的能量供應方法無法提供足夠的動力 ， 這對提高驅動效率、確保足夠動力以及精確控制機器人運動構成了障礙 。
（二）未來發展方向
為了推進水凝膠微型機器人的發展 ， 需要在新材料和驅動技術領域進行廣泛研究 。 開發具有更好穩定性、可控性和可擴展性的新型水凝膠材料 ， 對于實現功能多樣性和優化機器人性能至關重要 。 同時 ， 增強驅動技術 ， 如對磁控系統進行進一步研究和改進 ， 以提高水凝膠微型機器人的能力 ， 使其在醫療、環境和工業等領域得到更廣泛的應用 。
參考文獻：
Song W et al. Hydrogel microrobots for biomedical applications. Front Chem. 2024 May 22;12:1416314.
