【AMD Zen5銳龍9000內核布局解密：512位浮點單元大變】
文章圖片

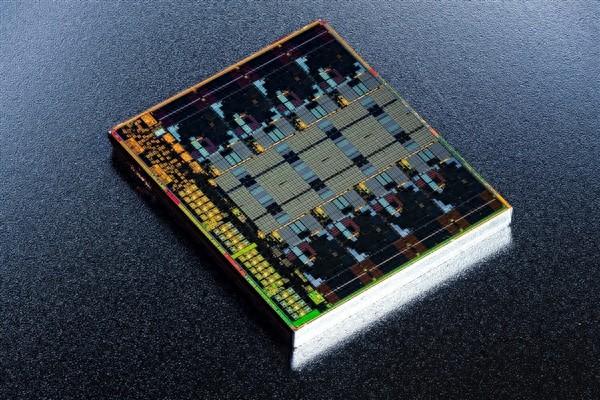

快科技10月7日消息 ， Nemez、Fitzchens Fitz、HighYieldYT等多位大神共同完成了Zen5架構銳龍9000系列的內核解密 ， 包括高清照片、模塊分布圖 。
銳龍9000系列延續了chiplet布局 ， 包括一顆或兩顆CCD、一顆IOD 。
其中 ， CCD升級架構的同時 ， 制造工藝也從N5 5nm升級為N4P 4nm ， IOD則和銳龍7000系列上的完全一樣 ， 工藝也還是N6 6nm 。

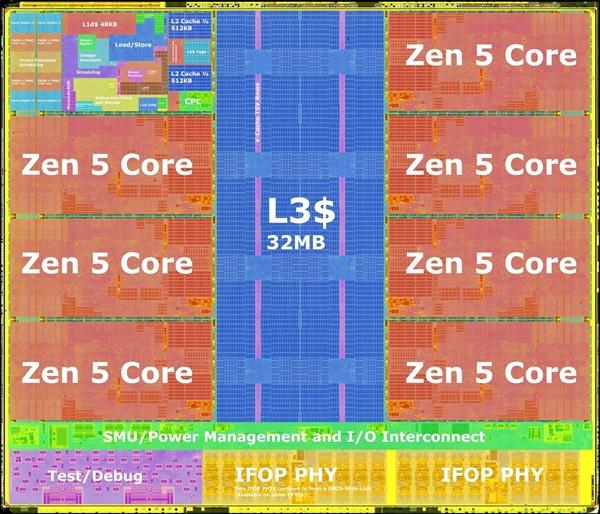

CCD整體布局如上 ， 包括左右兩排一共八個Zen5 CPU核心 ， 夾在中間的所有核心共享的32MB三級緩存 。
注意看 ， 三級緩存的兩排粉色長條區域 ， 和以往一樣 ， 是為3D緩存預留的TSV硅通孔 ， 銳龍9000X3D系列上會用到它 。
下方是系統管理單元(SMU)、電源管理單元(PMU)、I/O互聯模塊 ， 以及兩個Infinity Fabric高速互連通道模塊(IFoP) ， EPYC上它們的作用更大 。
左下角紫色的區域 ， 被標注為測試/調試之用 。
細看每個核心 ， 左側大片區域是矢量執行單元 ， 主要用作浮點操作 ， 完整支持512位浮點路徑 ， 可用于AVX-512指令 ， 所以面積相當大 ， 而且位于核心以及整個CCD的邊緣 ， 因?yàn)楦↑c(diǎn)運算發熱量大 ， 這樣方便散熱 。
右側是二級緩存 ， 與之相連的就是三級緩存 。
中間部分可以看到指令預取與解碼、分支預測、微操緩存、調度器等組成的最重要的前端模塊 ， 以及32KB一級指令緩存、48KB一級數據緩存、整數執行單元、載入/存儲單元 。

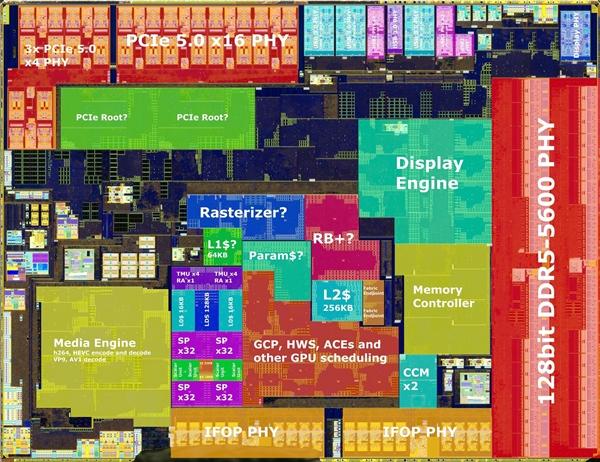

IOD部分沒啥新鮮的 ， 128個流處理器的GPU核心、顯示引擎、多媒體引擎、128-bit DDR5-5600內存控制器、28條PCIe 5.0控制器、USB 3.x/2.0控制器、兩個IFoP端口 。
是的 ， 沒有原生USB4 ， X870E/X870上的接口都來自板載第三方主控 。
