對平面凹凸不規則的結構 ， 風振加速度分析時、未考患結構的動力效應、轉應和性樓蓋的能響 。

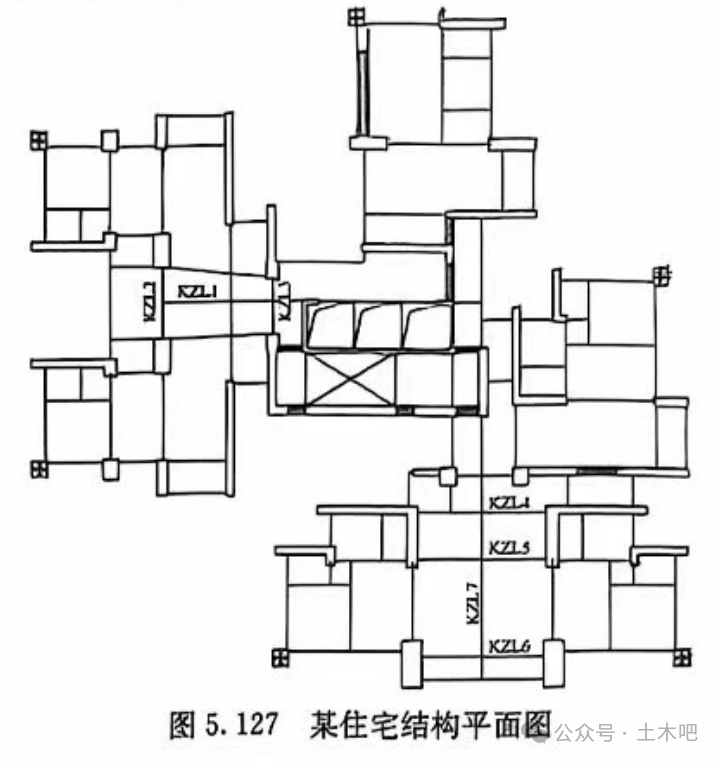

對風振加速度分析 ， 設計人員往往采用通常的結構分析軟件進行簡單的計算;但對復雜結構來說 ， 這樣得到的結果與實際情況相差較遠 。 如圖5.127 所示 ， 某工程結構平面凹凸不規則 ， 局部小翼高寬比達 22 。 在大風的作用下 ， 樓蓋將產生面內變形 ， 也產生扭轉效應 ， 并導致樓蓋各處風振加速度不同 ， 其較大值往往發生在結構平面的角點 。 若采用通常的結構分析軟件 ， 則不能反映和模擬上述特點 ， 因此其風振加速度的分析結果存在較大的誤差 。
對平面凹凸不規則的結構 ， 宜進行風洞試驗 ， 然后根據風洞試驗的結果 ， 按風洞試驗的測點加載壓力時程 ， 考慮彈性樓蓋的假定 ， 進行風振加速度分析 ， 并按合加速度進行風振加速度的驗算與控制 。 若未做風洞試驗 ， 則可采用數值方法模擬風的壓力時程 ， 再按上述步驟進行分析 。 值得注意的是 ， 按測點加載壓力時程的分析中 ， 自動考慮了結構的扭轉效應 。
【凹凸結構，風荷載算錯了？】
